Gängverktyg

Toleranser: ISO 2.
Skärfas: Nr 1 (Förtapp, 6-8 gängor fasade), Nr 2 (Mellantapp, 4-6 gängor fasade), Nr 3 (Bottentapp, 2-3 gängor fasade).
Spånvinkel: 7°.
Spårutförande: Raka spår.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
ISO 529

Spårutförande: Spåndrivande skär
Ytbehandling: Ånganlöpt
Användningsområde: Maskingängtapp avsedd för gängning av genomgående hål i rostfria stål samt legerade verktygsstål. Tillverkad av M35 (5% kobolt) för optimal hållbarhet och effektivitet.
Produktstandarder: DIN 371<10, DIN 376>12. ISO: DIN 13

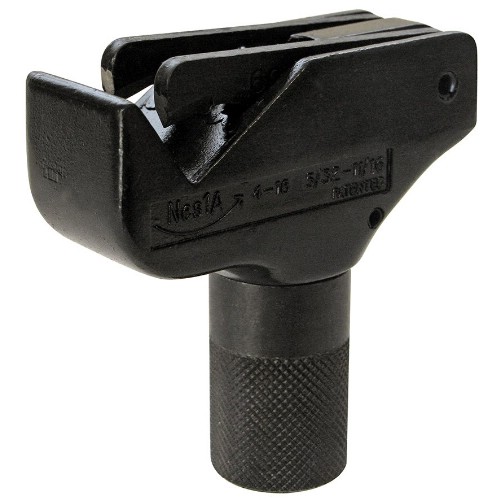

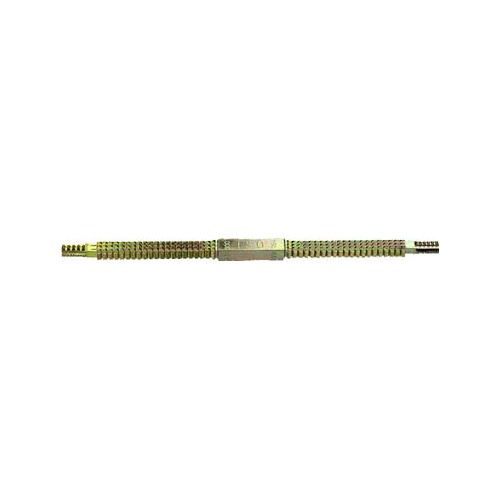

För justering av såväl inner- som yttergängor enligt ISO. Filtänderna medger bearbetning på tvären eller längden.
Levereras för följande gängsystem:
M: För Metriska gängor M-MF (60°) Stigning 0,8, 1, 1,25, 1,5, 1,75, 2, 2,5, 3.
UN: För Unified gängor UNC-UNF (60°) Gängor/tum 24, 20, 18, 16, 14, 13, 12, 11.
W: För Whitworth grovgängor (55°) Gängor/tum 24, 20, 18, 16, 14, 12, 11, 10.
G (R): För Whiworth rörgängor (55°) Gängor/tum 28, 19, 14, 11.

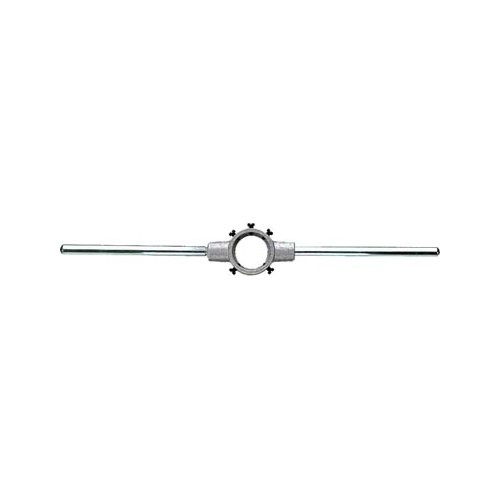

Dimensioner enligt DIN 225. Direkt avpassade för respektive snittstorlekar utan begagnande av spännhylsor. Med slipade handtag som är galvaniskt och kadmiumfritt förzinkade.

Gänrensare som effektivt rensar skadade gängor.

Gängreparationsverktyg för in- och utvändiga gängor, reparerar samtliga gängtyper och gängstigningar. Reparerar gängor i de allra flesta metaller inkl. aluminium och rostfritt samt plaster.

Innehåll: Gängtappar, gängsnitt, gängkloppor och svängjärn.

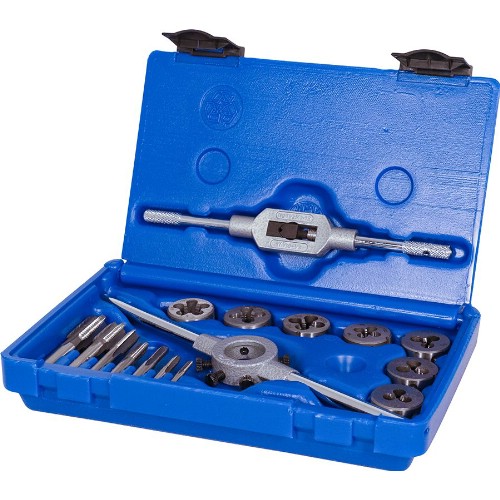

Sats med gängverktyg av snabbstål. Levereras i praktisk förvaringsväska i plast.
Innehåll:
Gängtappar M3, M4, M5, M6, M8, M10, M12
Gängsnitt M3, M4, M5, M6, M8, M10, M12
Svängjärn Nr 1 1/2
Gängkloppa 25x9
Skruvmejsel

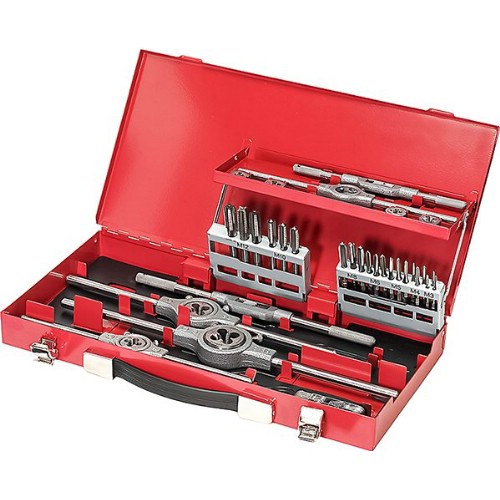

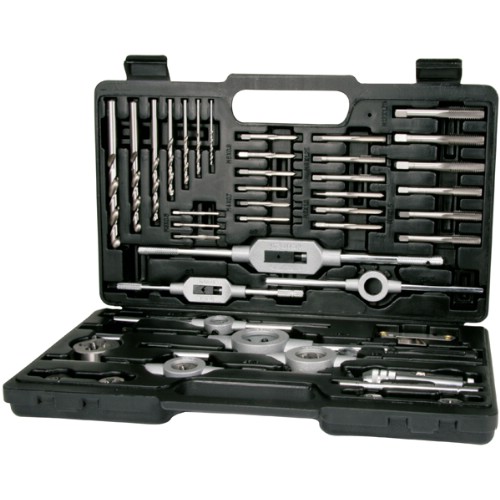

Sats med gängverktyg av snabbstål. Levereras i praktisk förvaringsväska i plåt.
Innehåll:
Gängtappar (Nr 1, 2 och 3): M3, M4, M5, M6, M8, M10, M12.
Gängsnitt: M3, M4, M5, M6, M8, M10, M12.
Svängjärn: Nr 1, Nr 2.
Gängtappshållare med spärr: Nr 1.
Gängkloppa: 20x5, 20x7, 25x9, 30x11, 38x14.
Borr: 2.5, 3.3, 4.2, 5.0, 6.8, 8.5 och 10.2.
Skruvmejsel och gängmätare.

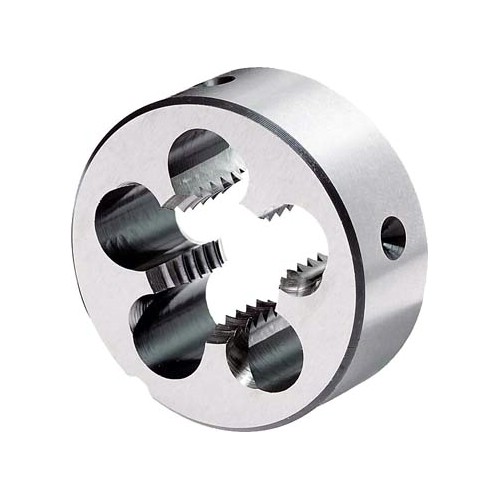

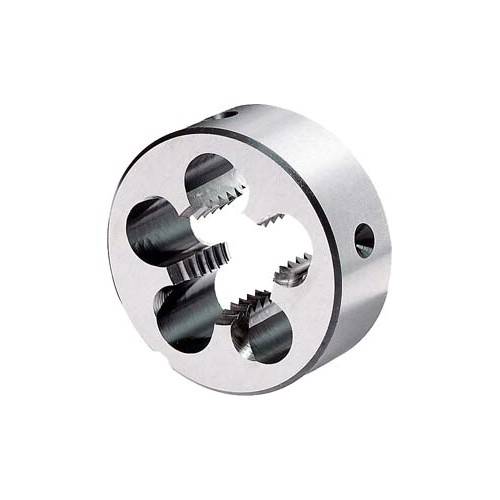

Toleranser: 6g.
Äntringsfas: 2 gängor.
Skärfasvinkel: 25°, spåndrivande skär.
Spånvinkel: 24°.
Ytbehandling: Blanka.
Användningsområde: För hand- eller maskingängning av detaljer med en gänglängd av max. 3 x diametern.
ISO 2568.

Toleranser: 6g.
Äntringsfas: 2 gängor.
Skärfasvinkel: 25°, spåndrivande skär.
Spånvinkel: 24°.
Ytbehandling: Blanka.
Användningsområde: För hand- eller maskingängning av detaljer med en gänglängd av max. 3 x diametern.
ISO 2568.

Toleranser: 2A.
Äntringsfas: 2 gängor.
Skärfasvinkel: 25°, spåndrivande skär.
Spånvinkel: 24°.
Ytbehandling: Blanka.
Användningsområde: För hand- eller maskingängning av detaljer med en gänglängd av max. 3 x diametern.
ISO 2568.

Toleranser: 2A.
Äntringsfas: 2 gängor.
Skärfasvinkel: 25°, spåndrivande skär.
Spånvinkel: 24°.
Ytbehandling: Blanka.
Användningsområde: För gängning av detaljer med en gänglängd av max. 3 x diametern.
ISO 2568.

Toleranser: Medel.
Äntringsfas: 2 gängor.
Skärfasvinkel: 25°, spåndrivande skär.
Ytbehandling: Blanka.
Användningsområde: För hand- eller maskingängning av detaljer med en gänglängd av max. 3 x diametern.
ISO 2568.

Toleranser: Klass 2.
Äntringsfas: 2 gängor.
Skärfasvinkel: 25°, spåndrivande skär.
Spånvinkel: 24°.
Ytbehandling: Blanka.
Användningsområde: För hand- eller maskingängning av detaljer med en gänglängd av max. 3 x diametern.
ISO 2568.

Toleranser: 6g.
Äntringsfas: 2 gängor.
Skärfasvinkel: 30°, spåndrivande skär.
Spånvinkel: 7°.
Ytbehandling: Blanka.
Användningsområde: För hand eller maskingängning av detaljer med en gänglängd av max. 3 x diametern.
ISO 2568.

Toleranser: 6H.
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spårutförande: Spåndragande högerspiral 45°.
Ytbehandling: Blank.
Användningsområde: För allmän gängning, men med fördel för bottengängning.
ISO 529.

Toleranser: Enl. DIN 40430.
Skärfas: Nr 2 (Mellantapp, 4-6 gängor fasade), Nr 3 (Gradtapp, 2-3 gängor fasade).
Spånvinkel: 7°.
Spårutförande: Raka spår.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
DIN 40432.

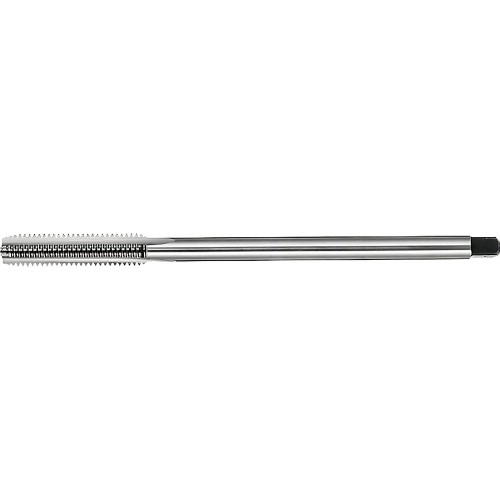

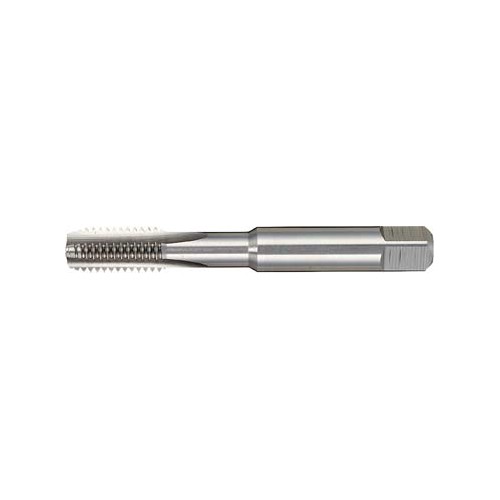

Toleranser: 6H.
Skärfas: Form A (Förtapp, 6-8 gängor fasade), Form C (Gradtapp, 2-3 gängor fasade).
Spånvinkel: 10°.
Spårutförande: Raka spår.
Ytbehandling: Blank.
Användningsområde: För gängning av muttrar eller djupa hål.
DIN 357.

Toleranser: ISO 2.
Skärfas: Nr 1 (Förtapp, 6-8 gängor fasade), Nr 2 (Mellantapp, 4-6 gängor fasade), Nr 3 (Bottentapp, 2-3 gängor fasade).
Spånvinkel: 7°.
Spårutförande: Raka spår, vänsterskärande.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
ISO 529

Toleranser: ISO 2.
Skärfas: Nr 1 (Förtapp, 6-8 gängor fasade), Nr 2 (Mellantapp, 4-6 gängor fasade), Nr 3 (Bottentapp, 2-3 gängor fasade).
Spånvinkel: 7°.
Spårutförande: Raka spår.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
ISO 529

Toleranser: ISO 2.
Skärfas: Nr 1 (Förtapp, 6-8 gängor fasade), Nr 2 (Mellantapp, 4-6 gängor fasade), Nr 3 (Bottentapp, 2-3 gängor fasade).
Spånvinkel: 7°.
Spårutförande: Raka spår.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
ISO 529

Toleranser: ISO 2 (2B).
Skärfas: Nr 1 (Förtapp, 6-8 gängor fasade), Nr 2 (Mellantapp, 4-6 gängor fasade), Nr 3 (Bottentapp, 2-3 gängor fasade).
Spånvinkel: 7°.
Spårutförande: Raka spår.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
ISO 529

Toleranser: BS Class 2.
Skärfas: Nr 1 (Förtapp, 6-8 gängor fasade), Nr 2 (Mellantapp, 4-6 gängor fasade), Nr 3 (Bottentapp, 2-3 gängor fasade).
Spånvinkel: 7°.
Spårutförande: Raka spår.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
ISO 529

Toleranser: ISO 5969.
Skärfas: Nr 1 (Förtapp, 6-8 gängor fasade), Nr 2 (Mellantapp, 4-6 gängor fasade), Nr 3 (Bottentapp, 2-3 gängor fasade).
Spånvinkel: 7°.
Spårutförande: Raka spår.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
ISO 2284.

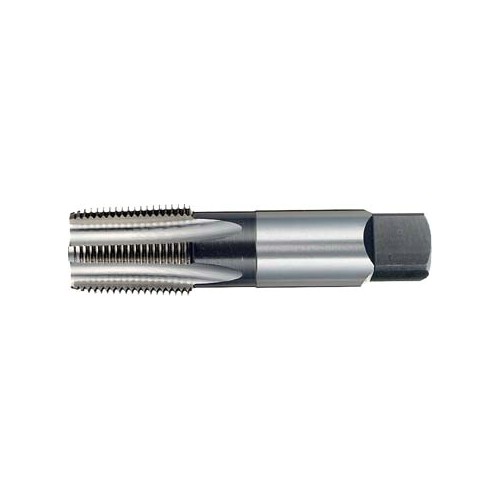

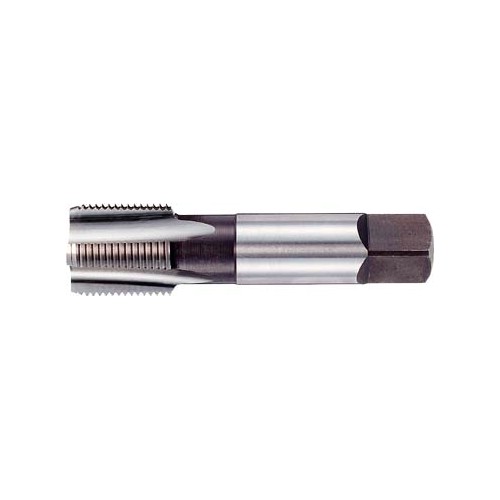

Toleranser: BS 949, Part 3: 1982.
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spånvinkel: 7°.
Spårutförande: Raka spår.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
ISO 2284

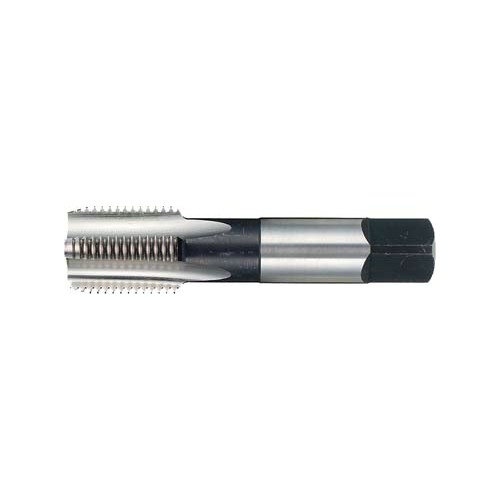

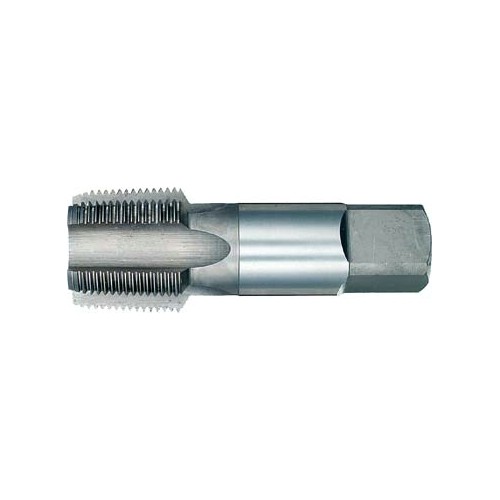

Toleranser: ANSI B1.20.1.
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spånvinkel: 7°.
Spårutförande: Raka spår.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående eller bottenhål.
ANSI B94.9

Toleranser: 6H.
Skärfas: Form B (Mellantapp, 3,5-5 gängor fasade).
Spårutförande: Spåndrivande skär.
Ytbehandling: Blank.
Användningsområde: Maskingängtapp för gängning av genomgående hål i en mängd olika material.
DIN371<10, DIN376>12
* DIN376

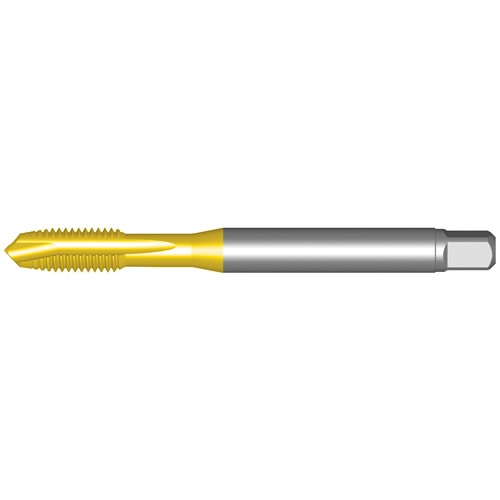

Tolerans: 6H
Skärfas: Form B (Mellantapp, 3,5-5 gängor fasade)
Spårutförande: Spåndrivande skär
Ytbehandling: TiN
Användningsområde: Maskingängtapp för gängning av genomgående hål i dom flesta material, främst stål och rostfritt
DIN371<10, DIN376>12

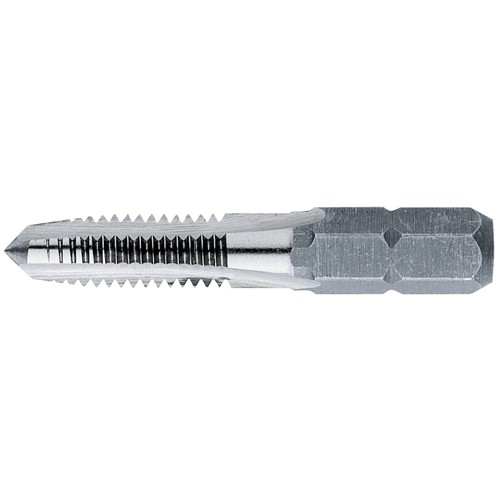

Metrisk gängtapp HSS med 1/4" bitsfäste. För genomgående hål.

Metrisk gängtapp HSS-G med 1/4" bitsfäste. För genomgående hål.

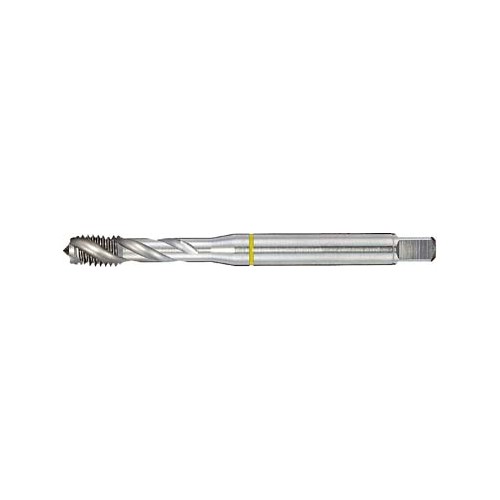

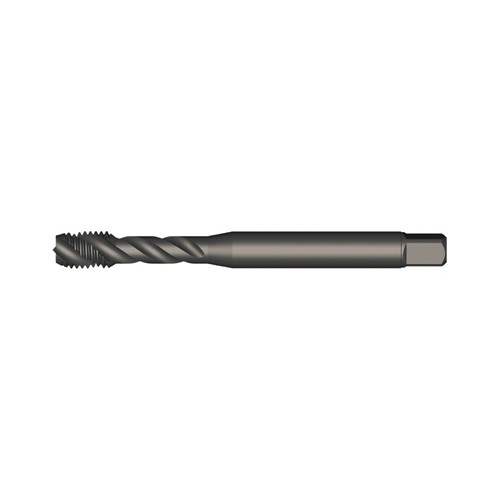

Spårutförande: Spiralspår, högerspiral 35° Ytbehandling: Ånganlöpt Användningsområde: Maskingängtapp avsedd för gängning av bottenhål i rostfria stål samt legerade verktygsstål. Material: Tillverkad av M35-stål med 5% kobolt. Standarder: DIN 371<10, DIN 376>12 för tapp och ISO: DIN 13 för gänga. Denna produkt erbjuder en kombination av hög kvalitet och noggrannhet, vilket säkerställer effektiva och pålitliga resultat i ditt arbete. Vårt engagemang för långsiktighet och professionalism är tydligt i varje aspekt av tillverkningen.

Toleranser: 6H.
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spårutförande: Spåndragande högerspiral 40°.
Ytbehandling: Ånganlöpta.
Användningsområde: För gängning av bottenhål i rostfria stål.
DIN 371.

Toleranser: 6H.
Skärfas: Form B (Mellantapp, 3,5-5 gängor fasade).
Spårutförande: Raka oljespår med spåndrivande skär.
Ytbehandling: Hårdförkromning.
Användningsområde: För gängning av genomgående hål i konstruktionsstål, kolstål, koppar, mässing och kopparlegeringar.
DIN 371.

Toleranser: 6H.
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spårutförande: Spåndragande högerspiral 35°.
Ytbehandling: Hårdförkromning.
Användningsområde: För gängning av bottenhål i konstruktionsstål, kolstål, koppar, mässing och kopparlegeringar.
DIN 371.

Skaftform: DIN 371
Toleranser: 6H
Skärfas: Form B (Mellantapp, 3,5-5 gängor fasade).
Spårutförande: Raka oljespår med spåndrivande skär.
Ytbehandling: PVD AlCrN
Användningsområde: För gängning av genomgående hål.

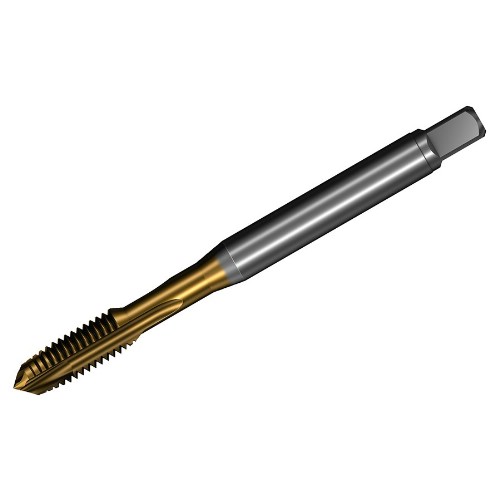

Metriska gängtappar CoroTap 200 finns i dimensionsområde M2-M30.

Skaftform: DIN 376
Toleranser: 6H
Skärfas: Form B (Mellantapp, 3,5-5 gängor fasade).
Spårutförande: Raka oljespår med spåndrivande skär.
Ytbehandling: PVD AlCrN
Användningsområde: För gängning av genomgående hål.
Metriska gängtappar CoroTap 200 finns i dimensionsområde M2-M30.

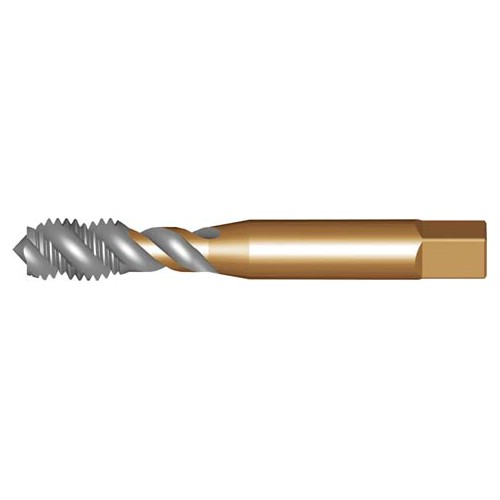

Skaftform: DIN 371
Toleranser: 6H
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spårutförande: Spåndragande högerspiral 45°, bakfasad.
Ytbehandling: PVD AlCrN
Användningsområde: För gängning av bottenhål.
Metriska gängtappar CoroTap 300 finns i dimensionsområde M2-M64.

Skaftform: DIN 376
Toleranser: 6H
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spårutförande: Spåndragande högerspiral 45°, bakfasad.
Ytbehandling: PVD AlCrN
Användningsområde: För gängning av bottenhål.
Metriska gängtappar CoroTap 300 finns i dimensionsområde M2-M64.

Gängtappar med 1/4" bitsfäste. HSS snabbstål. M3-M10. Levereras med bitshållare i praktisk plastask.
