Rörtråd

Metallpulverfylld rörtråd med hög svetsproduktivitet och mycket god svetskvalitet. Tråden ger minimalt med kiselöar, vilket reducerar behovet av efterbehandling och bidrar till en effektivare svetsprocess jämfört med solid MAG-tråd.

• Väsentligt högre svetshastighet för ökad produktivitet och effektivitet.
• Minimala kiselöar som begränsar efterbehandlingen.
• Hög svetskvalitet och tillförlitliga mekaniska egenskaper.
• Lägre rökemission än jämförbara produkter, för en förbättrad arbetsmiljö.
• Möjlighet till svetsning i spraybåge redan från 160 A, vilket minskar risken för svetsdeformationer.
• Som jämförelse uppnås spraybåge med solidtråd normalt först vid cirka 200 A för tråddiameter 1,0 mm och 230 A för 1,2 mm.

Skyddsgas:
Ar/20 % CO₂ (M21)

Strömart:
DC+

Elektrodklass:
SFA/AWS A5.18: E70C-6M H4
EN 758: T 46 4 M M 2 H5

Typiska värden för helsvetsgods

Kemisk sammansättning (%):
C: 0,05
Si: 0,4–0,8
Mn: 1,1–1,6
Ni: 0,5

Mekaniska värden:
Sträckgräns: 475 MPa
Brottgräns: 550 MPa
Förlängning: 30 %

Slagseghet, KV:
Provningstemperatur: -40 °C
Slagseghetsvärde: 90 J

Godkännanden och certifieringar:

• ABS: 4Y40M H5 (Ar/20 % CO₂)
• BV: 4Y40 H5 (Ar/20 % CO₂)
• CE: EN 13479
• DB: 42.039.38 (Ar/20 % CO₂)
• DNV: IV Y40MS(H5) (Ar/20 % CO₂)
• GL: 4Y40H5S (Ar/20 % CO₂)
• VdTÜV: 12152 (Ar/20 % CO₂)

Samtliga godkännanden avser tråddiameter 1,2 mm, med undantag för CE-godkännandet.

OK Tubrod 14.11 är en metallpulverfylld rörelektrod för svetsning av ordinära och höghållfasta stål. Produkten är särskilt utvecklad för robotsvetsning och mekaniserad svetsning, med mycket goda egenskaper vid arbete i tunn plåt.

Elektroden har ett brett parameterområde och är väl lämpad för svetsning med låg spänning i spraybåge. Detta bidrar till att minska risken för genombränning vid varierande passning och ger en tryggare samt mer effektiv svetsprocess.

OK Tubrod 14.11 kan användas i samtliga svetslägen, både vid manuell och mekaniserad svetsning, i klena till medelgrova plåttjocklekar. Elektroden levererar hög svetsgodskvalitet, låg sprutmängd och utmärkta startegenskaper för en jämn, pålitlig och produktiv svetsning.

• Utvecklad för robotsvetsning och mekaniserad svetsning
• Brett parameterområde för flexibel och effektiv användning
• Lämplig för lågspänningssvetsning i spraybåge
• Minskar risken för genombränning vid varierande passning
• Fungerar i alla svetslägen, manuellt och mekaniserat
• Hög svetsgodskvalitet i klena och medelgrova plåttjocklekar
• Högre utbyte och insvetshastighet jämfört med andra metallpulverfyllda rörelektroder
• Utmärkta startegenskaper och mycket låg sprutmängd

Skyddsgas:
Ar/20 % CO₂ (M21)

Strömart:
DC+

Elektrodklass:

• SFA/AWS A5.18: E70C-6M H4
• EN 758: T 42 4 M M 3 H5

Typiska värden för helsvetsgods

Kemisk sammansättning:

• C: 0,08 %
• Si: 0,6 %
• Mn: 1,6 %

Mekaniska värden:

• Sträckgräns: 420 MPa
• Brottgräns: 510–600 MPa
• Förlängning: 22 %

Slagseghet, KV:

• Provningstemperatur: -40 °C
• Slagseghetsvärde: 54 J

Godkännanden och certifieringar:

• ABS: 4Y400SA (Ar/20 % CO₂)
• BV: S 3Y M HH (Ar/20 % CO₂)
• CE: EN 13479
• DB: 42.039.28 (Ar/20 % CO₂)
• DNV: IIIY40 H5 (Ar/20 % CO₂)
• LR: 4Y40S H5 (Ar/20 % CO₂)
• VdTÜV: 02133 (Ar/20 % CO₂)

OK Tubrod 14.12 är en metallpulverfylld rörelektrod utan slaggbildare, utvecklad för effektiv och kvalitativ kälsvetsning i ordinära och allmänna konstruktionsstål med en brottgräns på upp till 510 N/mm². Produkten har ett brett användningsområde som motsvarar olegerade elektroder och trådelektroder, men erbjuder högre produktivitet och god driftsäkerhet.

• Optimerad för kortbågssvetsning i vertikal- och underuppläge.
• Dimensionerna Ø 1,2 och Ø 1,4 mm är särskilt lämpliga för kortbågssvetsning.
• Dimension Ø 1,2 mm ger mycket goda resultat vid rotsträngssvetsning med låga strömstyrkor.
• Relativt okänslig för primer, glödskal och andra vanliga ytföroreningar.
• Bidrar till hög produktivitet, jämn svetskvalitet och flexibel användning i flera typer av svetsapplikationer.

Angivna typiska värden gäller vid användning av skyddsgasen Ar + 20 % CO2 (M21).

Skyddsgas:
Ar + 20 % CO2 (M21) eller CO2 (C1)

Strömart:
DC+(-)

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 12.64
• MAG: OK Autrod 12.50, 12.51, 12.63 och 12.64
• MMA: OK Femax 33.80, 33.84 och OK 48.00

Elektrodklass:

• SFA/AWS A5.18: E70C-6M, E70C-6C
• EN 758: T 42 2 M M 1 H10, T 42 2 M C 1 H10

Typiska värden för helsvetsgods:

Kemisk sammansättning:

• C: 0,07 %
• Si: 0,6 %
• Mn: 1,4 %

Mekaniska värden:

• Sträckgräns (ReL): 420 MPa
• Brottgräns (Rm): 510–640 MPa
• Förlängning (A5): 22 %

Slagseghet, KV:

• Provningstemperatur: -20 °C
• Slagseghetsvärde: 54 J

Godkännanden och certifiering:

• ABS: 3SA, 2YSA
• BV: SA3YM
• DB: 42.039.24
• DNV: IIIYMS
• GL: 3YS
• LR: 3S, 3YS
• RINA: 3Y S
• VdTÜV: 06649
• CE: EN 13479

OK Tubrod 15.14 är en rutilbaserad rörelektrod som ger en lättkontrollerad svetssmälta i samtliga svetslägen. Produkten erbjuder god bågstabilitet, lättavlägsnad slagg och bidrar till en effektiv, noggrann och pålitlig svetsprocess.

Elektroden är särskilt lämpad för lägesvetsning i konstruktioner som inte kan positioneras i lägeställare. För vertikalsvetsning, både uppåt och nedåt, rekommenderas dimensionerna 1,2 och 1,4 mm. Dimensionen 1,4 mm har ett brett strömområde som väl täcker övriga elektroddimensioner och är därför ett flexibelt val vid arbete i blandade svetslägen.

OK Tubrod 15.14 är klassad i Grade 3 hos samtliga betydelsefulla klassningssällskap. Angivna typiska värden avser svetsning med CO2 (C1).

• Skyddsgas: Ar + 20 % CO2 (M21) eller CO2 (C1)
• Strömart: DC+

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 12.64
• MAG: OK Autrod 12.50, 12.51, 12.63 och 12.64
• MMA: OK Femax 33.80, 33.84 och OK 48.00

Elektrodklass:

• SFA/AWS A5.20: E71T-1, E71T-1M
• EN 758: T 46 2 P M, 2 H10, T 46, 2 P C 2 H10

Typiska värden för helsvetsgods:

• Kemisk sammansättning: C: 0,05 %, Si: 0,5 %, Mn: 1,3 %
• Sträckgräns (ReL): 460 MPa
• Brottgräns (Rm): 530–660 MPa
• Förlängning (A5): 22 %
• Slagseghet, KV: 54 J vid –20 °C

Godkännanden och certifieringar:

• ABS: 3SA 3YSA
• BV: SA3YM
• DB: 42.039.05
• DNV: IIIYMS
• GL: 3YS
• LR: 3S 3YS
• MoD (Navy): MS<25 mm, B&BX<12 mm
• RINA: 3Y S, 2Y S
• RS: 3S 3YS
• VdTÜV: 07651
• CE: EN 13479

Fluxfylld rörtråd för effektiv och tillförlitlig svetsning av galvaniserad och olegerad tunnplåt utan behov av skyddsgas. Produkten är anpassad för användning i samtliga svetslägen och ger en stabil ljusbåge, minimalt sprut samt god slagglossning för ett jämnt och professionellt svetsresultat.

Även plåttjocklekar ned till 1 mm kan svetsas vid låg strömstyrka, från 40 A, i både överlappsfogar och stumfogar utan risk för genombränning. Detta ger hög precision, god kontroll och effektivitet vid tunnplåtssvetsning.

• Användningsområde: Svetsning av galvaniserad och olegerad tunnplåt
• Skyddsgas: Ingen
• Svetslägen: Samtliga svetslägen
• Rekommenderad plåttjocklek: Ned till 1 mm
• Strömstyrka: Från 40 A
• Strömart: DC-
• Svetsfördelar: Stabil ljusbåge, lågt sprut och god slagglossning

Elektrodklass:

• SFA/AWS A5.20: E71T-GS

Typiska värden på helsvetsgods:

Kemisk sammansättning (%):

• C: 0,25
• Si: 0,3
• Mn: 0,85
• P: 0,030
• S: 0,030
• Al: 2,25

Mekaniska värden:

• Brottgräns (Rm): 497 MPa

En sömlös rutil rörtråd för svetsning av olegerade och låglegerade stål där det ställs krav på god slagseghet ned till –40 °C. Tråden är avsedd för svetsning med blandgas Ar/CO2 (M21) och erbjuder hög kvalitet, stabilitet och effektivitet i krävande svetsapplikationer.

Den lättsvetsade tråden ger en mycket stabil ljusbåge, minimalt med sprut samt ett jämnt och tilltalande strängutseende med mjuk övergång till grundmaterialet. Tack vare sin goda rundhet och kopparbelagda yta säkerställs en pålitlig och jämn trådmatning. Samma svetsparametrar kan användas i de flesta svetslägen, vilket bidrar till ett effektivt och flexibelt arbetsflöde.

• För olegerade och låglegerade stål med slagseghetskrav ned till –40 °C
• Avsedd för svetsning med blandgas Ar/CO2 (M21)
• Stabil ljusbåge med minimalt sprut och jämnt strängutseende
• Mycket lågt väteinnehåll för ökad trygghet och kvalitet i svetsförbandet
• Lämplig för svetsning mot keramisk backing
• Samma svetsparametrar kan användas i de flesta svetslägen
• Säker och jämn trådmatning genom god rundhet och kopparbelagd yta

Strömart:
DC+

Elektrodklass:
AWS: A5-20 E71T-9M-J
EN ISO 17632-A: T 46 4 Z P M 1 H5

Typiska kemiska värden i svetsgods, %:
C: 0,05   Si: 0,50   Mn: 1,50   P: 0,010   S: 0,006   Cu: 0,30   Ni: 0,35

Mekaniska värden:

• Sträckgräns: 547 MPa
• Brottgräns: 612 MPa
• Förlängning: 25 %

Slagseghet:

• Provningstemperatur: –20 °C
• Slagseghetsvärde, Charpy V: 110 J
• Provningstemperatur: –40 °C
• Slagseghetsvärde, Charpy V: 70 J

Godkännanden och certifieringar:

• DNV
• LR
• ABS
• GL
• CWB
• DB
• TÜV

SF-1E är en rutil sömlös rörtråd, utvecklad för svetsning med 100 % CO2 (C1) som skyddsgas. Tråden kombinerar hög kvalitet, stabil drift och pålitliga svetsresultat i samtliga svetslägen.

• God inträngning i alla lägen och hög tolerans mot föroreningar, exempelvis primerbelagt material.
• Stabil ljusbåge, mycket god svetsprofil och obetydlig mängd svetssprut för effektiv efterbearbetning.
• Extremt lågt väteinnehåll, typiskt 2,8 ml/100 g svetsgods, vilket ger mycket hög säkerhet mot vätesprickor.
• Låg rökutveckling för en förbättrad arbetsmiljö.
• Mycket goda matningsegenskaper, även vid användning av långa trådledare, tack vare en ren kopparbelagd yta med exakt diameter och hög rundhet.
• Minimalt slitage på trådledare och kontaktrör, vilket bidrar till långsiktigt kostnadseffektiv drift.
• Slagseghet över 47 J vid -20 °C.
• Genomsnittligt nyttotal: 88 %.

Strömart:
DC+

Elektrodklass:
AWS A5.20: E71T-1C
AWS A5.36: E71T1-C1A2-CS1
EN ISO 17632-A: T 42 2 Z P C 1 H5

Typiska kemiska värden i svetsgods (%):

• C: 0,06
• Si: 0,38
• Mn: 1,20
• P: 0,011
• S: 0,007
• Ni: 0,30

Mekaniska värden:

• Sträckgräns: 530 MPa
• Brottgräns: 590 MPa
• Förlängning: 27 %

Slagseghet:

• Provningstemperatur: -20 °C
• Slagseghetsvärde, Charpy V: 100 J

Godkännanden och certifieringar:

• DNV-GL
• LR
• ABS
• GL
• CWB
• CE
• PRS

Allround sömlös rutil rörtråd för industri- och skeppsvarvsapplikationer där krav ställs på god slagseghet ned till -20 °C. Tråden är avsedd för svetsning med blandgas Ar/CO2 (M21) och erbjuder hög kvalitet, stabil drift och effektiv produktion.

• Lättsvetsad med mycket stabil ljusbåge och minimalt sprut.
• Utmärkta svetseegenskaper i samtliga svetslägen, med särskilt hög produktivitet vid vertikalt stigande svetsning.
• Väl lämpad för svetsning mot keramisk backning.
• God inträngning ger ökad säkerhet mot svetsfel, särskilt vid svetsning i fallande läge.
• Mycket god motståndskraft mot porbildning vid svetsning av primerat material.
• Ren kopparbelagd yta minskar slitaget på trådledare och kontaktrör.
• Jämn och säker trådmatning för pålitlig och effektiv svetsning.

Strömart:
DC+

Elektrodklass:
AWS: A5-20 E71T1-M
EN ISO 17632-A: T 42 2 Z P M 1 H5

Typiska kemiska värden i svetsgods (%):
C: 0,05   Si: 0,41   Mn: 1,36   P: 0,010   S: 0,008   Cu: 0,26

Mekaniska värden:

• Sträckgräns: 530 MPa
• Brottgräns: 590 MPa
• Förlängning: 28 %

Slagseghet:

• Provningstemperatur: -20 °C
• Slagseghetsvärde, Charpy V: 95 J

Godkännanden och certifieringar:
DNV, LR, ABS, GL, CWB och BV.

Metallpulverfylld, sömlös rörtråd utan slagg för svetsning av olegerade stål. Produkten är utvecklad för användning med M21 som skyddsgas och erbjuder hög kvalitet, stabil drift och effektiv svetsning i både manuella och mekaniserade processer.

Rörtråden är särskilt lämpad för svetsning av kälfogar i spraybåge, men ger även mycket goda resultat vid svetsning i kortbåge. Den metallpulverbaserade fyllningen bidrar till en stabil ljusbåge, en jämn svetsprofil och minimalt svetssprut.

• Slaggfri svetsning med endast mindre kiselöar, vilket möjliggör effektiv flersvetsning utan behov av slaggning mellan lagren.
• Exakt rundhet, jämn diameter och kopparbelagd yta ger mycket goda matningsegenskaper, även vid användning av långa trådledare.
• Stabil ljusbåge och god svetsprofil för ett pålitligt och professionellt svetsresultat.
• Framtagen för att uppnå slagseghetsvärden över 47 J vid -40 °C.

Strömart:
DC+

Elektrodklass:
AWS: A5-18 E70C-G
EN ISO 17632-A: T 42 4 Z M M 1 H5

Typiska kemiska värden i svetsgods, %:
C: 0,05   Si: 0,56   Mn: 1,56   P: 0,010   S: 0,013   Cu: 0,25

Mekaniska värden:

• Sträckgräns: 520 MPa
• Brottgräns: 580 MPa
• Förlängning: 29 %

Slagseghet:

• Provningstemperatur: -40 °C
• Slagseghetsvärde, Charpy V: 70 J

Godkännanden och certifieringar:

• DNV
• LR
• ABS
• BV
• GL
• DB

SM-47A är en metallpulverfylld, sömlös rörtråd av 1 % Ni-typ, utvecklad för svetsning med M21 som skyddsgas. Tråden är framtagen för att ge hög kvalitet, stabil drift och tillförlitliga resultat vid både manuell och mekaniserad svetsning.

Produkten är särskilt väl lämpad för svetsning av rotsträngar i kortbåge samt kälfogar i spraybåge. Den stabila ljusbågen ger en jämn svetsprofil med minimalt svetssprut, vilket bidrar till effektivitet och reducerat efterarbete.

• Stabil ljusbåge för jämna och välformade svetsar.
• Låg mängd svetssprut, vilket minskar behovet av rengöring och efterbearbetning.
• Kopparbelagd yta som minimerar slitage på trådledare och kontaktrör.
• Säker och jämn trådmatning tack vare hög ytjämnhet och exakt rundhet.
• Särskilt anpassad för svetsutrustning med långa trådledare.
• Utvecklad för att uppnå slagseghetsvärden över 47 J vid –60 °C.
• Genomsnittligt utbyte: 95 %.

Strömart:
DC+

Elektrodklass:
AWS: A5.36 E80T15-M21A8-Ni1-H4
EN ISO 17632-A: T 46 6 1Ni M M 1 H5

Typiska kemiska värden i svetsgods (%):
C: 0,07 · Si: 0,62 · Mn: 1,38 · P: 0,013 · S: 0,009 · Cu: 0,19 · Ni: 0,92

Mekaniska värden:

• Sträckgräns: 539 MPa
• Brottgräns: 627 MPa
• Förlängning: 26 %

Slagseghet:

• Provningstemperatur: –40 °C – Charpy V: 112 J
• Provningstemperatur: –60 °C – Charpy V: 75 J

Godkännanden och certifieringar:

• DNV
• ABS
• CE

FILARC PZ6113 är en fluxfylld rörelektrod av rutiltyp, särskilt utvecklad för högproduktiv och effektiv svetsning i samtliga lägen. Elektroden är ett mångsidigt universalalternativ som används av skeppsvarv och industriverksamheter över hela Europa, där höga krav ställs på kvalitet, driftsäkerhet och jämna resultat.

Dimensionen 1,4 mm ger god svetsbarhet med samma inställning i alla lägen, vilket förenklar arbetet och bidrar till en effektiv svetsprocess. Lägessvetsning utförs i spraybågsområdet för respektive elektroddimension, vid relativt hög strömstyrka. FILARC PZ6113 kan även med fördel användas tillsammans med keramiskt rotstöd.

Angivna typiska värden avser svetsning med skyddsgasen Ar + 20 % CO2 (M21).

• Skyddsgas: Ar + 20 % CO2 (M21) eller CO2 (C1)
• Strömart: DC+
• Användningsområde: Högproduktiv svetsning i alla lägen, med särskilt god lämplighet för marina och industriella tillämpningar.

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 12.64
• MAG: OK Autrod 12.50, 12.51, 12.63, 12.64
• MMA: OK 48.00, OK Femax 33.80, 38.84

Elektrodklass:

• EN 758: T 42 2 P C 1 H5
• EN 758: T 46 2 P M 1 H10
• SFA/AWS: E71T-1C
• SFA/AWS: E71T-1M

Typiska värden för helsvetsgods:

• Kemisk sammansättning: C: 0,06 %, Si: 0,5 %, Mn: 1,2 %
• Sträckgräns (ReH): 460 MPa
• Brottgräns (Rm): 550–640 MPa
• Förlängning (A5): 22 %
• Slagseghet (KV): 54 J vid -20 °C

Godkännanden och certifieringar:

• ABS: 3SA, 3YSA
• BV: SA3 3YMHH
• CRS: 3YH10S
• DB: 42.105.07
• DNV: III YMS (H10)
• GL: 3YH10S
• LR: 3S 3YS H15
• PRS: 3YH10S
• RINA: 2YS (C1), 3YS (M21)
• RS: 3YHHS
• VdTÜV: 04902
• CE: EN 13479

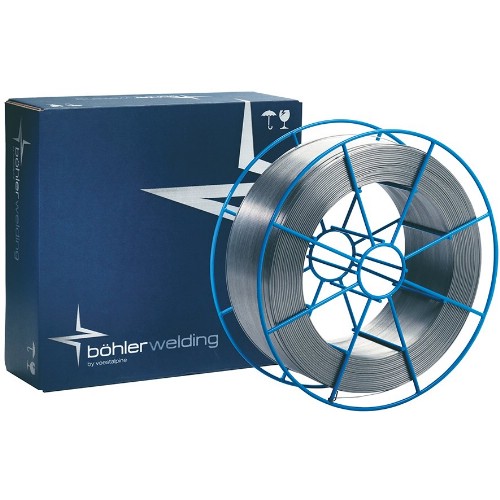

Sömlös metallpulverfylld rörtråd för en- och flerlagersvetsning av olegerade material samt finkornsbehandlade kol-manganstål. Produkten är utvecklad för att ge hög kvalitet, effektivitet och pålitliga svetsresultat i krävande applikationer.

• Högt utbyte för effektiv och ekonomisk svetsning
• Mycket god svetsbarhet och utmärkt svetsutseende
• Minimalt sprut för en renare arbetsmiljö och mindre efterbearbetning
• Goda mekaniska egenskaper vid låga temperaturer, både i svetsat tillstånd och efter värmebehandling
• Kan användas med standardiserad MIG/MAG-utrustning

Skyddsgas:
M21; C1

Strömart:
DC+

Exempel på motsvarande tillsatsmaterial:

• TIG: BÖHLER NiMo 1-IG
• MIG/MAG: BÖHLER NiMo 1-IG
• Elektrod: BÖHLER EV 60

Elektrodklass:

• EN ISO 17632-A: T46 6 M M 1 H5, T42 5 M C 1 H5
• EN ISO 17632-B: T556T15-1MA-H5, T495T15-1CA-H5
• AWS A5.36: E70T15-M21A8-CS1-H4, E70T15-C1A6-CS1-H4
• AWS A5.36M: E490T15-M21A6-CS1-H4, E490T15-C1A5-CS1-H4

Slagseghet, KV:
160 J vid -60 °C

Godkännanden och certifieringar:

• TÜV-D
• DB
• GL
• DNV
• ABS
• LR
• BV
• RINA
• CWB
• CE

Sömlös rutil rörtråd utvecklad för effektiv en- och flerlagersvetsning av olegerade material samt finkornsbehandlade kol-manganstål. Produkten erbjuder stabil och tillförlitlig svetsbarhet i samtliga svetslägen och är väl lämpad för krävande konstruktionsarbeten där både kvalitet och svetsutseende är avgörande.

• Hög svetshastighet för effektiv och produktiv svetsning
• Mycket lågt sprut och ett jämnt, professionellt svetsutseende
• Snabbstelnande slagg med god slagglossning för smidigare efterarbete
• Utmärkt svetsbarhet i alla lägen
• Särskilt lämpad för fartygs-, bro- och andra stålkonstruktioner med höga krav på finish och kvalitet
• Kan användas med standardutrustning för MIG/MAG-svetsning

Skyddsgas:
M21–M35; C1

Strömart:
DC+

Exempel på motsvarande tillsatsmaterial:

• TIG: BÖHLER EMK 6
• MIG/MAG: BÖHLER SG 2
• Elektrod: BÖHLER FOX EV 50

Elektrodklass:
EN ISO 17632-A: T46 4 P M 1 H5, T46 2 P C 1 H5
EN ISO 17632-B: T555T1-1MA-H5, T553T1-1CA-H5
AWS A5.36: E71T1-M21A4-CS1-DH4, E71T1-C1A2-CS1-DH4
AWS A5.36M: E491T1-M21A4-CS1-DH4, E491T1-C1A3-CS1-DH4

Slagseghet, KV:

• Vid +20 °C: 110 J
• Vid -40 °C: 60 J

Godkännanden och certifieringar:

• TÜV-D
• DB
• GL
• DNV
• ABS
• LR
• BV
• RINA
• RS
• CE

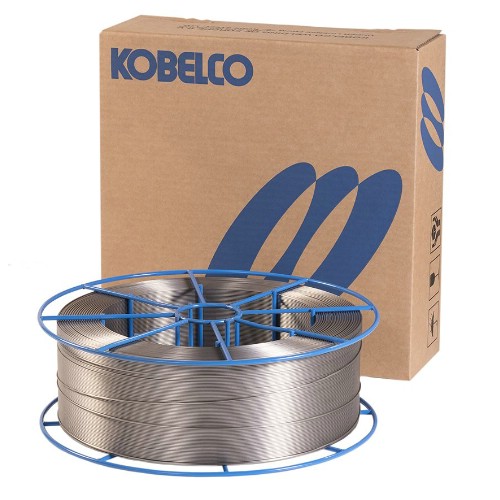

FAMILIARC DW-A50 är en rutil rörelektrod framtagen för effektiv och tillförlitlig svetsning av olegerade, manganlegerade och allmänna konstruktionsstål med blandgas som skyddsgas. Produkten är utvecklad för svetsning i samtliga lägen och lämpar sig särskilt väl för rotsträngar mot keramiska rotstöd, mindre a-mått samt grundmaterial med tjocklekar ned till 3 mm.

Den högproduktiva allroundtråden ger en stabil och lugn ljusbåge, vilket bidrar till god kontroll och ett jämnt svetsresultat. Det självlossande slaggtäcket, tillsammans med minimalt svetsstänk, ger en slät och välformad svetssträngyta samt bidrar till effektiv efterbearbetning.

• För svetsning i alla lägen
• Stabil och lugn ljusbåge för hög svetskvalitet
• Självlossande slaggtäcke och minimalt svetsstänk
• Jämn och slät svetssträngyta
• Goda och stabila mekaniska egenskaper
• Låg vätehalt: mindre än 5 ml/100 g svetsgods
• Lämplig för bland annat skeppsbyggnad, brokonstruktioner och generella stålkonstruktioner

Materialklass: VM85
Driftström: 150–300 A
Spänning: 18–32 V
Skyddsgas: 80 % Ar / 20 % CO2

Godkännanden och klassificeringar:

• EN ISO 17632-A-T 42 2 P M 1 H5
• AWS A5.20 E71T-1M

FAMILIARC MX-A55S är en metallpulverfylld rörelektrod med ett brett användningsområde vid svetsning med blandgas som skyddsgas. Elektroden är utvecklad för svetsning i samtliga lägen och erbjuder en stabil ljusbåge, hög driftsäkerhet och god svetskvalitet.

Produkten har särskilt goda egenskaper vid svetsning av kälfogar i vertikalt fallande position med DC-polaritet. I övriga svetslägen kan både DC- och DC+ användas, vilket ger flexibilitet i produktionen och goda slagseghetsvärden ned till -40 °C.

• Stabil ljusbåge och jämn svetsprocess i alla svetslägen
• Särskilt lämpad för kälfogssvetsning i vertikalt fallande position
• Djup och bred inträngningsprofil för hållfasta och pålitliga fogar
• Kan användas med både låga och höga strömparametrar
• Mycket goda återtändnings- och matningsegenskaper för effektiv drift
• Goda slagseghetsvärden ned till -40 °C

FAMILIARC MX-A55S används inom flera typer av produktion och konstruktion, bland annat inom skeppsbyggnad, brokonstruktioner och generella stålkonstruktioner. Elektroden är ett pålitligt val för verksamheter som ställer höga krav på kvalitet, flexibilitet och produktivitet.

• Materialklass: VM85
• Driftström: 150–300 A
• Spänning: 18–33 V
• Skyddsgas: 80 % Ar / 20 % CO2

Godkännanden och klassificeringar:

• EN ISO 17632-A-T 46 4 M M 1 H5
• AWS A5.18 E70C-6M

FAMILIARC MX-A70C6LF är en metallpulverfylld rörelektrod utvecklad för effektiv och högproduktiv svetsning i olegerade stål och allmänna konstruktionsstål. Elektrodtråden används med blandgas som skyddsgas och är särskilt lämpad för svetsning av mindre a-mått samt tunnare till medelgrova grundmaterial i horisontellt och vertikalt liggande läge.

Med goda svetsegenskaper även vid lägre svetsparametrar, jämfört med exempelvis FAMILIARC MX-A100, erbjuder MX-A70C6LF hög flexibilitet och en stabil svetsprocess. Beteckningen LF står för Low Fume, vilket innebär reducerad rökutveckling för en förbättrad arbetsmiljö.

• Stabil och lugn ljusbåge för trygg och kontrollerad svetsning.
• Minimalt svetsstänk och jämn, slät svetssträng med mjuka övergångar mot grundmaterialet.
• Djup och bred inträngningsprofil för god hållfasthet och tillförlitliga svetsförband.
• Kan användas inom ett brett intervall av strömparametrar och trådmatningshastigheter.
• Kan uppnå minst 20 % högre insvetstal jämfört med solidelektrod vid motsvarande applikation.
• Utvecklad för hög produktivitet, effektivitet och jämn svetskvalitet.

• Materialklass: VM85
• Diameter: 1,2 mm
• Driftström: 150–350 A
• Spänning: 25–36 V
• Skyddsgas: 80 % Ar / 20 % CO2

Godkännanden och klassificeringar:

• EN ISO 17632-A-T 42 3 M M 3 H5
• AWS A5.18 E70C-6M

FAMILIARC MX-A100 är en metallpulverfylld rörelektrod utvecklad för effektiv och högproduktiv svetsning i olegerade stål, manganlegerade stål och allmänna konstruktionsstål. Elektroden används med blandgas som skyddsgas och är särskilt lämpad för svetsning i horisontalläge samt liggande vertikalläge.

Med en stabil och lugn ljusbåge ger FAMILIARC MX-A100 en jämn och slät svetssträng med mjuka övergångar mellan svetsgods och grundmaterial. Den djupa och breda inträngningsprofilen, i kombination med hög strömbelastningskapacitet samt mycket goda återtändnings- och matningsegenskaper, bidrar till hög kvalitet, effektivitet och pålitliga resultat.

• Upp till 20 % högre insvetstal jämfört med svetsning med solid elektrod.
• Stabil ljusbåge för en jämn och välformad svetssträng.
• Djup och bred inträngningsprofil för god hållfasthet och kvalitet.
• Mycket goda återtändnings- och matningsegenskaper.
• Kan användas vid höga strömparametrar för ökad produktivitet.
• Stabila mekaniska egenskaper och god slagseghet ned till -40 °C.
• Optimalt val för robotiserad, mekaniserad och manuell svetsning.

Materialklass: VM85
Driftström: 150–300 A
Spänning: 18–33 V
Skyddsgas: 80 % Ar / 20 % CO2

Godkännanden och klassificeringar:

• EN ISO 17632-A-T 42 4 M M 3 H5
• AWS A5.18 E70C-6M

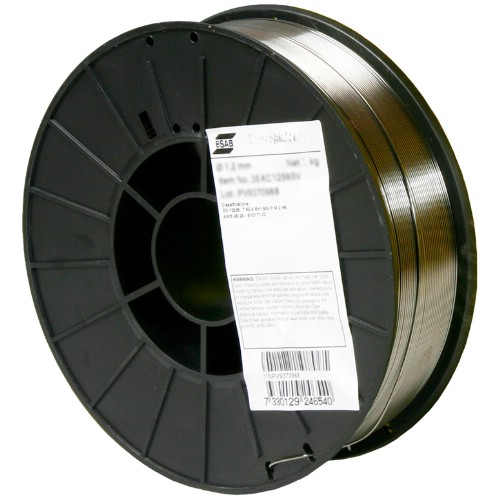

Blankdragen och metallpulverfylld rörelektrod utan slaggbildare, särskilt utvecklad för effektiv höghastighetssvetsning i kälfogar och stumfogar i liggande läge. Produkten är avsedd för ordinära och allmänna konstruktionsstål med en brottgräns på upp till 510 N/mm².

Elektroden ger en mycket stabil ljusbåge inom samtliga strömområden och säkerställer ett jämnt och professionellt svetsresultat. Svetsgodset får ett tilltalande strängutseende med minimal risk för diken och sprut. För svetsning i vertikal- och underupp-läge rekommenderas dimensionen 1,2 mm.

• Användningsområde: Höghastighetssvetsning i kälfogar och stumfogar i liggande läge.
• Material: Ordinära och allmänna konstruktionsstål med brottgräns upp till 510 N/mm².
• Svetsresultat: Stabil ljusbåge, jämn strängprofil samt frånvaro av diken och sprut.
• Positioner: Vertikal- och underuppsvetsning utförs med dimensionen 1,2 mm.

Skyddsgas:
Ar + 20 % CO2 (M21)

Strömart:
DC+

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 12.64
• MAG: OK Autrod 12.50, 12.51, 12.63, 12.64
• MMA: OK Femax 33.80, 33.84, OK 48.00

Elektrodklass:

• SFA/AWS A5.18: E70C-6M
• EN 758: T 42 2 M M 2 H5

Typiska värden för helsvetsgods:

Kemisk sammansättning, %:

• C: 0,06
• Si: 0,6
• Mn: 1,5

Mekaniska värden:

• Sträckgräns (ReL): 480 MPa
• Brottgräns (Rm): 510–640 MPa
• Förlängning (A5): 22 %

Slagseghet, KV:

• Provningstemperatur: -20 °C
• Slagseghetsvärde: 90 J

Godkännanden och certifieringar:

• ABS: 3SA 3YSA
• BV: SA3YM
• DB: 42.039.03
• DNV: IIIYMS
• GL: 3YS
• LR: 3S 3YS
• VdTÜV: 09086
• MoD(N): MS<25 mm, B&BX<12 mm
• CE: EN 13479

Fluxfylld rörelektrod av rutiltyp för effektiv och tillförlitlig svetsning av ordinära och höghållfasta konstruktionsstål. Elektroden är tjockväggig och erbjuder egenskaper jämförbara med rutila högutbyteselektroder, med god slagseghet ned till -20 °C.

• De grövre dimensionerna är särskilt lämpade för horisontalsvetsning, främst vid kälfogar.
• Dimensionen 1,2 mm är anpassad för vertikala svetslägen.
• Slaggen är ofta självlossnande, vilket bidrar till effektiv efterbearbetning och ett jämnt, estetiskt strängutseende.
• Elektroden kan med fördel användas tillsammans med keramiska rotstöd.
• Redovisade typiska värden gäller vid användning av skyddsgasen Ar + 20 % CO2 (M21).

Skyddsgas
Ar + 20 % CO2 (M21) eller CO2 (C1)

Strömart
DC+

Exempel på motsvarande tillsatsmaterial

• TIG: OK Tigrod 12.64
• MAG: OK Autrod 12.50, 12.51, 12.63, 12.64
• MMA: OK 48.00, OK Femax 33.80, 38.95

Elektrodklass

• EN 758: T 42 2 1Ni R C 3 H10
• EN 758: T 46 2 1Ni R M 3 H

Typiska värden för helsvetsgods

Kemisk sammansättning (%)

• C: 0,055
• Si: 0,45
• Mn: 0,9
• Ni: 0,75

Mekaniska värden

• Sträckgräns (Rp0,2): 460 MPa
• Brottgräns (Rm): 545–630 MPa
• Förlängning (A5): 26 %

Slagseghet, KV

• Provningstemperatur: -20 °C
• Slagseghetsvärde: 54 J

Godkännanden och certifieringar

• ABS: 3SA, 3YSA
• BV: SA3 3YMHH
• CL: CRS 3YH10S
• DB: 42.105.06
• DNV: III YMS (H10)
• GL: 3YH10S
• LR: 3S 3YS
• PRS: 3Y10S
• VdTÜV: 03013
• CE: EN 13479

Sömlös, nickel-legerad rutil rörtråd för en- och flerlagersvetsning av höghållfasta olegerade material samt finkorniga kol-manganstål. Produkten erbjuder mycket god svetsbarhet i samtliga svetslägen, hög driftsäkerhet och ett effektivt svetsförlopp med lättavlägsnad slagg.

• Utmärkt svetsbarhet i alla lägen
• God slagseghet, även vid låga temperaturer
• Lättavlägsnad slagg för effektiv efterbearbetning
• CTOD-testad för dokumenterad kvalitet och tillförlitlighet
• Kan användas med standardiserad MIG/MAG-utrustning

Skyddsgas:
M21–M33

Strömart:
DC+

Exempel på motsvarande tillsatsmaterial:

• TIG: BÖHLER NiMo 1-IG
• MIG/MAG: BÖHLER NiMo 1-IG
• Elektrod: BÖHLER FOX EV 65

Elektrodklass:

• EN ISO 17632-A: T50 6 1Ni P M 1 H5, T46 4 1Ni P C 1 H5
• EN ISO 17632-B: T556T1-1MA-N2-UH5, T554T1-1CA-N2-H5
• AWS A5.36: E81T1-M21A8-Ni1-H4, E81T1-C1A4-Ni1-H4
• AWS A5.36M: E551T1-M21A6-Ni1-H4, E551T1-C1A4-Ni1-H4

Slagseghet, KV:
65 J vid -60 °C

Godkännanden och certifieringar:

• TÜV-D
• DB
• GL
• DNV
• ABS
• LR
• BV
• RINA
• RS
• CWB
• CE
