Aluminium

Magnesiumlegerad aluminiumtråd för TIG-svetsning av saltvattenbeständiga Al-Mg-legeringar med upp till 5 % magnesium. Svetstråden är en av de mest använda typerna inom området och är särskilt lämplig för svetsning av legeringar som EN AW-5083 (SS 4140), där hög hållfasthet och långsiktig tillförlitlighet i svetsförbandet efterfrågas.

Vid svetsning av grundmaterial i 5XXX-serien ger OK Tigrod 5356 ett svetsgods med över 3 % magnesium. Detta bidrar till ett effektivt skydd mot sprickbildning orsakad av spänningskorrosion, även vid driftstemperaturer över 65 °C. Legeringen är inte värmebehandlingsbar.

• Användningsområde: TIG-svetsning av saltvattenbeständiga Al-Mg-legeringar.
• Rekommenderade grundmaterial: Legeringar i 5XXX-serien, exempelvis EN AW-5083 (SS 4140).
• Fördelar: Hög hållfasthet, god korrosionsbeständighet och hög motståndskraft mot spänningskorrosionssprickor.
• Driftstemperatur: Lämplig även för applikationer med temperaturer över 65 °C.
• Värmebehandling: Legeringen kan inte värmebehandlas.

Exempel på motsvarande tillsatsmaterial:
MIG: OK Autrod 18.15

Elektrodklass:
SFA/AWS A5.10: R5356
EN ISO 18273: S Al 5356 (AlMg5Cr(A))

Typiska värden för helsvetsgods:

Kemisk sammansättning:

• Si: < 0,25 %
• Mn: 0,15 %
• Mg: 5,0 %
• Fe: < 0,4 %
• Al: Rest

Mekaniska värden:

• Sträckgräns (Rp0,2): 120 MPa
• Brottgräns (Rm): 265 MPa
• Förlängning (A5): 26 %

Godkännanden och certifieringar:

• CWB: AWS A5.10 (artikelnummer som slutar med A)
• DB: 61.039.02
• VdTÜV: 04665
• Ü: 61.039
• CE: EN 13479

OK 96.50 är en kisellegerad aluminiumelektrod med specialhölje av flussmedeltyp, utvecklad för effektiv och tillförlitlig svetsning av gjutna siluminlegeringar med cirka 12 % kisel.

Elektroden lämpar sig särskilt väl för reparation och svetsning av exempelvis motorblock, växellådor, armaturer och andra komponenter i aluminiumlegeringar. Den kan även användas för valsade legeringar med motsvarande hållfasthet, såsom SS-EN 4104, 4212, 4260 och 4261.

• Snabb avsmältning – cirka tre gånger högre än för traditionella belagda stålelektroder.
• Ger en lättfluten slagg som ska avlägsnas noggrant genom tvättning med vatten.
• Kan även användas vid gassvetsning och lödning, där höljet fungerar som flussmedel.
• Elektroddiametern väljs utifrån godstjockleken för bästa resultat och kontroll.
• För optimal svetskvalitet ska elektroden hållas vinkelrätt mot arbetsstycket och användas med kortast möjliga ljusbåge.
• Arbetsstycket, eller minst startpunkten, bör förvärmas till 200–300 °C.
• Elektroderna ska lagras torrt och förpackningen bör hållas öppnad så kort tid som möjligt för att säkerställa kvalitet och funktion.

Strömart:
DC+

Exempel på motsvarande tillsatsmaterial:

• MIG: OK Autrod 18.05
• TIG: OK Tigrod 18.05

Elektrodklass:
DIN 1732: EL-AlSi 12

Typiska värden för helsvetsgods:

Kemisk sammansättning:

• Fe: 0,5 %
• Si: 12 %
• Al: Rest

Kisellegerad aluminiumelektrod med ett specialutvecklat hölje av flussmedelstyp. Elektroden är avsedd för tillförlitlig svetsning av gjutna siluminlegeringar med cirka 12 % kisel, exempelvis motorblock, växellådor och armaturer. Den kan även användas för valsade legeringar med motsvarande hållfasthet, såsom SS-EN 4104, 4212, 4260 och 4261.

Elektroden har en effektiv avsmältning, cirka tre gånger snabbare än traditionella belagda stålelektroder. Detta bidrar till hög produktivitet och ett smidigt arbetsflöde. Den lättflytande slaggen underlättar svetsningen och ska avlägsnas noggrant genom tvättning med vatten efter avslutat arbete.

• Avsedd för svetsning av siluminlegeringar med cirka 12 % Si.
• Lämplig för både gjutna och valsade aluminiumlegeringar med motsvarande hållfasthet.
• Snabb avsmältning för effektiv och produktiv svetsning.
• Kan även användas vid gassvetsning och lödning, där höljet fungerar som flussmedel.
• Elektroddiametern ska väljas utifrån godstjockleken.
• Elektroden ska hållas vinkelrätt mot arbetsstycket med kortast möjliga ljusbåge.
• Förvärm arbetsstycket, eller minst startpunkten, till 200–300 °C för bästa resultat.
• Elektroderna ska lagras torrt och förpackningen bör hållas öppnad så kort tid som möjligt.

Strömart:
DC+

Exempel på motsvarande tillsatsmaterial:

• MIG: OK Autrod 18.05
• TIG: OK Tigrod 18.05

Elektrodklass:
DIN 1732: EL-AlSi 12

Typiska värden för helsvetsgods:
Kemisk sammansättning, %:
Fe: 0,5    Si: 12    Al: Rest

Kisellegerad trådelektrod för gasmetallbågsvetsning av aluminium-kisellegeringar med kiselhalter upp till 7 %, inklusive EN AW-6063, EN AW-6082, EN AW-42000 och EN AW-42100.

OK Autrod 4043 är ett välbeprövat och mångsidigt tillsatsmaterial för svetsning och lödning. Legeringen fungerar som en flexibel universallösning och är ett uppskattat val för svetsare tack vare sina goda bearbetningsegenskaper och pålitliga resultat.

• Kiselhalten ger smältan god flytbarhet och mycket goda vätningsegenskaper.
• Legeringen har låg känslighet för sprickbildning, vilket bidrar till en trygg och effektiv svetsprocess.
• Ger ljusa, nästintill sotfria svetsar med hög visuell kvalitet.
• Lämplig för ett brett användningsområde inom svetsning och lödning av aluminiumlegeringar.
• Rekommenderas inte för anodisering och kan inte värmebehandlas.

Skyddsgas:
Ar, Ar/He-blandningar eller He (I1–I3).

Strömart:
DC+

Exempel på motsvarande tillsatsmaterial:
TIG: OK Tigrod 18.04

Elektrodklass:

• SFA/AWS A5.10: ER4043
• EN ISO 18273: S Al 4043 (AlSi5)
• EN ISO 18273: S Al 4043A (AlSi5(A))

Typiska värden

Trådens sammansättning:

• Si: 5,0 %
• Mn: <0,05 %
• Zn: <0,1 %
• Fe: <0,4 %
• Al: Rest

Mekaniska värden för helsvetsgods:

• Sträckgräns (Rp0,2): 55 MPa
• Brottgräns (Rm): 165 MPa
• Förlängning (A5): 18 %

Godkännanden och certifieringar:

• CWB: AWS A5.10 (artikelnummer som avslutas med A)
• DB: 61.039.05
• Ü: 61.039
• CE: EN 13479

OK Autrod 5183 är en magnesium- och manganlegerad trådelektrod av typen AlMg4,5Mn, utvecklad för gasmetallbågsvetsning av liknande grundmaterial, exempelvis EN AW-5083 (SS 4140) och motsvarande material enligt andra standarder.

Elektroden är särskilt framtagen för att ge svetsgods med högsta möjliga draghållfasthet vid svetsning av EN AW-5183 och andra aluminiumlegeringar med hög magnesiumhalt. Jämfört med den mer generella legeringstypen OK Autrod 5356 erbjuder OK Autrod 5183 högre hållfasthet och bättre anpassning till EN AW-5183 i svetsat tillstånd.

Legeringen är väl lämpad för marina miljöer och byggnadskonstruktioner där höga krav ställs på hållfasthet, slagseghet och korrosionsbeständighet. Materialet kan inte värmebehandlas och rekommenderas inte för användning vid förhöjda temperaturer, då det finns risk för spänningskorrosionssprickor.

• Skyddsgas: Ar, Ar/He-blandningar eller He (I1–I3)
• Strömart: DC+
• Exempel på motsvarande tillsatsmaterial: OK Tigrod 5183 (Tigrod 18.16)

Elektrodklass

• SFA/AWS A5.10: ER5183
• EN ISO 18273: S Al 5183 (AlMg4,5Mn0,7 (A))
• BS 2901 Part 4: 5183
• W.nr: 3.3548

Typiska värden

Kemisk sammansättning, %

• Si: 0,4
• Mn: 0,8
• Mg: 4,8
• Fe: <0,4
• Cr: 0,15
• Cu: <0,10
• Ti: <0,15
• Zn: <0,25

Mekaniska värden för helsvetsgods

• Sträckgräns (Rp0,2): 140 MPa
• Brottgräns (Rm): 290 MPa
• Förlängning (A5): 25 %
• Slagseghet, KV vid 20 °C: 30 J

Godkännanden och certifieringar

• ABS: ER5183 för dimensionerna 1,2 och 1,6 mm
• BV: WC
• CWB AWS A5.10: artikelnummer som avslutas med A
• DB 61.039.03
• DNV: 5183 (WC)
• GL: RAIMg4,5
• LR: WC/I-1
• VdTÜV: Ü 61.039

OK Autrod 5356 är en av de mest använda legeringstyperna för svetsning av aluminiumlegeringar. Tråden är en magnesiumlegerad aluminiumtråd för MIG-svetsning av saltvattenbeständiga Al-Mg-legeringar med upp till 5 % magnesium. Tack vare sin relativt höga hållfasthet är den även ett pålitligt val för applikationer med höga krav på kvalitet och hållbarhet.

Produkten är särskilt lämpad för aluminiumlegeringar i 5XXX-serien. Vid svetsning med OK Autrod 5356, där svetsgodset innehåller mer än 3 % magnesium, kan materialet vara känsligt för spänningskorrosionssprickor vid arbetstemperaturer över 65 °C. Legeringen är inte värmebehandlingsbar.

• Skyddsgas: Ar, Ar/He-blandningar eller He (I1–I3)
• Strömart: DC+
• Motsvarande TIG-tillsatsmaterial: OK Tigrod 18.15
• Elektrodklass:
  • SFA/AWS A5.10: ER5356
  • EN ISO 18273: S Al 5356 (AlMg5Cr(A))

Typiska värden

• Trådens sammansättning:
  • Si: <0,25 %
  • Mn: 0,15 %
  • Mg: 5,0 %
  • Fe: <0,4 %
  • Al: Rest
• Mekaniska värden för helsvetsgods:
  • Sträckgräns (Rp0,2): 120 MPa
  • Brottgräns (Rm): 265 MPa
  • Förlängning (A5): 26 %

Godkännanden och certifieringar

• ABS: ER 5356 för dimension 1,2 mm
• CWB: AWS A5.10 (artikelnummer som slutar med A)
• DB: 61.039.01
• DNV: 5356 (WB)
• GL: S-AlMg 5
• LR: WB/I-1
• VdTÜV: 04664
• Ü: 61.039
• CE: EN 13479

Kisellegerad aluminiumtråd av typen AlSi5, framtagen för TIG-svetsning av AlMgSi- och AlSi-legeringar med kiselhalter på upp till 7 %. Tråden ger god svetskvalitet och hög säkerhet mot sprickbildning i svetsgodset.

Produkten rekommenderas bland annat för följande aluminiumlegeringar:

• EN-AW-6063 (SS 4104)
• EN-AW-6082 (SS 4212)
• EN-AW-42000 (SS 4244)
• EN-AW-42100 (SS 4245)
• Motsvarande Al-legeringar enligt andra standarder och normer

Vid eloxering kan färgöverensstämmelsen mellan svetsgods och grundmaterial vara begränsad. För ett tillförlitligt och professionellt svetsresultat krävs, i likhet med all aluminiumsvetsning, hög noggrannhet avseende renhet samt effektiv minimering av oxidskikt på både fogytor och tillsatsmaterial.

Exempel på motsvarande tillsatsmaterial:

• MIG: OK Autrod 18.04

Elektrodklass:

• SFA/AWS A5.10: R4043
• EN ISO 18273: S Al 4043 (AlSi5)
• EN ISO 18273: S Al 4043A (AlSi5(A))

Typiska värden för helsvetsgods

Kemisk sammansättning (%):

• Si: 5,0
• Mn: <0,05
• Zn: <0,1
• Fe: <0,4
• Al: Rest

Mekaniska värden:

• Sträckgräns (Rp0,2): 55 MPa
• Brottgräns (Rm): 165 MPa
• Förlängning (A5): 18 %

Godkännanden och certifieringar:

• CWB: AWS A5.10 (artikelnummer som slutar på A)
• DB: 61.039.06
• Ü: 61.039
• CE: EN 13479

Utvecklad för att ge svetsgods med högsta möjliga draghållfasthet i svetsat tillstånd vid svetsning av EN AW-5183 och motsvarande aluminiumlegeringar med hög magnesiumhalt.

Jämfört med den mer allmänna legeringstypen OK Tigrod 5356 erbjuder denna legering högre hållfasthet och är särskilt anpassad för att matcha egenskaperna hos EN AW-5183 i svetsat tillstånd.

Legeringen lämpar sig väl för marina miljöer och byggnadskonstruktioner där hög hållfasthet, långsiktig kvalitet och mycket god korrosionsbeständighet är avgörande. Materialet rekommenderas inte för användning vid förhöjda temperaturer, då risk för spänningskorrosionssprickor kan uppstå. Legeringen är inte värmebehandlingsbar.

• Exempel på motsvarande tillsatsmaterial: MIG: OK Autrod 5183 (OK Autrod 18.16)
• Elektrodklass: SFA/AWS A5.10 R5183, EN ISO 18273 S Al 5183 (AlMg4,5Mn0,7 (A))

Typiska värden för helsvetsgods

• Kemisk sammansättning: Si: 0,4 %, Mn: 0,8 %, Cr: 0,15 %, Cu: <0,10 %, Ti: <0,15 %, Zn: <0,25 %, Fe: <0,40 %, Mg: 4,8 %
• Sträckgräns (Rp0,2): 140 MPa
• Brottgräns (Rm): 290 MPa
• Förlängning (A5): 25 %

Godkännanden och certifieringar

• CWB: AWS A5.10 (artikelnummer som slutar med A)
• DB: 61.039.04
• VdTÜV: 04667
• Ü: 61.039
• CE: EN 13479

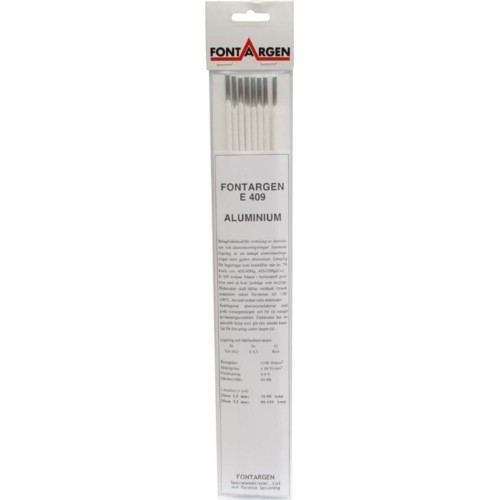

E 409 är en kisellegerad aluminiumelektrod för professionell svetsning av aluminium och aluminiumlegeringar. Elektroden är särskilt lämpad för sammanfogningar och reparation av gjuten aluminium samt för legeringar med en kiselhalt över 7 %, exempelvis AlSi10Mg och AlSi10Mg(Cu).

Med goda svetsegenskaper och ett specialutvecklat hölje erbjuder E 409 hög driftsäkerhet och är mindre känslig vid längre tids förvaring. Detta gör elektroden till ett pålitligt val för en rad olika svetsapplikationer där kvalitet, hållfasthet och effektivitet är viktiga.

• Användningsområde: Svetsning av aluminium, aluminiumlegeringar, sammanfogningar och gjuten aluminium.
• Lämpliga legeringar: Legeringar med mer än 7 % kisel, exempelvis AlSi10Mg och AlSi10Mg(Cu).
• Svetsposition: Främst horisontell position.
• Rekommenderad svetsmetod: Svetsa med så kort ljusbåge som möjligt och håll elektroden vertikalt.
• Förvärmning: Grundmaterialet bör förvärmas till 150–200 °C före svetsning.
• Hantering: Använd endast torra elektroder för bästa resultat och svetskvalitet.
• Förvaring: Det speciella höljet bidrar till förbättrad tålighet vid längre tids förvaring.

Legering:

• Si: 10,0–12,5 %
• Mn: 0,5 %
• Fe: 0,5 %
• Al: Rest

Mekaniska egenskaper:

• Sträckgräns: 80 N/mm²
• Brottgräns: 180 N/mm²
• Förlängning: 4–8 %
• Hårdhet: 50 HB

OK Autrod 1070 är en ren aluminiumtrådelektrod avsedd för gasmetallbågsvetsning (MIG) av olegerade aluminiumkvaliteter, exempelvis EN AW-1070A (SS 4005), SS 4007, EN AW-1200 (SS 4010) samt motsvarande material enligt andra standarder.

Trådelektroden erbjuder hög motståndskraft mot kemiska angrepp och god väderbeständighet, vilket bidrar till långsiktig kvalitet och tillförlitliga resultat. Legeringen är relativt mjuk och formbar och används ofta vid tillverkning av tunnväggiga produkter samt aluminiumfolie. Den har mycket goda svetsningsegenskaper och ger vid anodisering en ljus och glättad yta.

Legeringen är inte värmebehandlingsbar.

• Skyddsgas: Ar, Ar/He-blandningar eller He (I1–I3)
• Strömart: DC+
• Motsvarande tillsatsmaterial:
  • TIG: OK Tigrod 18.01
  • MMA: OK 96.20
• Elektrodklass: EN ISO 18273 – S Al 1070 (Al 99,7)

Typiska värden

Trådens sammansättning (%):

• Si: <0,20
• Mn: <0,03
• V: <0,05
• Cu: <0,04
• Al: >99,7
• Fe: <0,25

Mekaniska värden för helsvetsgods:

• Sträckgräns (Rp0,2): 35 MPa
• Brottgräns (Rm): 75 MPa
• Förlängning (A5): 33 %

OK Autrod 4047 är en aluminiumlegering som ursprungligen utvecklades för lödning tack vare sin låga smältpunkt och sitt smala smältintervall. Det högre kiselinnehållet, jämfört med OK Tigrod 4043, bidrar till förbättrad ytbarhet samt minskad risk för krympning.

Legeringen är ett effektivt tillsatsmaterial vid svetsning där risken för varmsprickor behöver begränsas. Den lämpar sig även för applikationer med varaktigt höga driftstemperaturer. Observera att legeringen inte är värmebehandlingsbar.

• Förbättrad ytbarhet: Högre kiselinnehåll ger en jämn och kvalitativ svetsyta.
• Minskad sprickrisk: Bidrar avsevärt till att reducera risken för varmsprickor.
• Driftsäkerhet vid höga temperaturer: Lämplig för applikationer med kontinuerligt förhöjda driftstemperaturer.
• Begränsning: Legeringen kan inte värmebehandlas.

Strömart:
DC +

Elektrodklass:
SFA/AWS A5.10: ER4047
EN ISO 18273: S Al 4047 (AlSi12)

Typiska värden för helsvetsgods

Kemisk sammansättning (%):

• Si: 12
• Mn: <0,15
• Cu: <0,05
• Ti: <0,15
• Zn: <0,20
• Fe: <0,6

Mekaniska värden:

• Sträckgräns: 80 MPa
• Brottgräns: 170 MPa
• Förlängning (A4): 12 %
• Förlängning (A5): 12 %

Godkännanden och certifieringar:
CWB AWS A5.10
