Skjutmått, Mikrometrar, Djupmått, Höjdmått

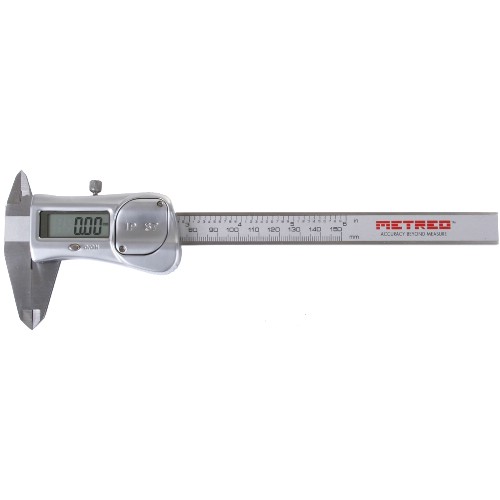

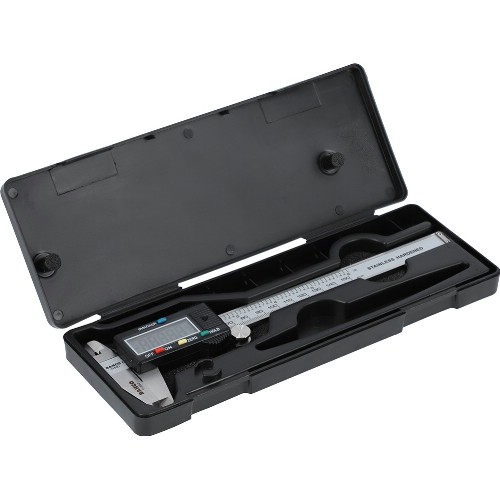

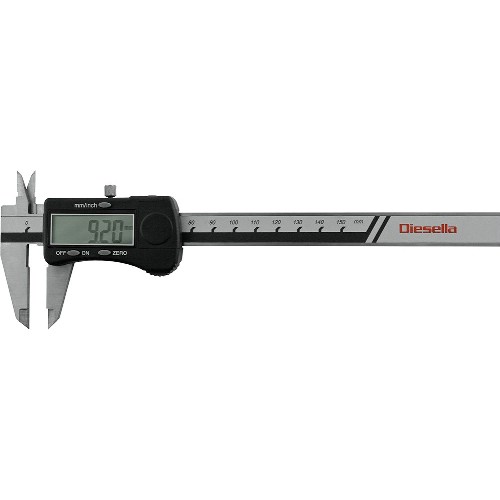

Vi presenterar vårt elektroniska skjutmått tillverkat av härdat rostfritt stål, designat för att garantera hög kvalitet och pålitlighet i dina mätningar. Detta skjutmått är utrustat med följande funktioner:

• Låsskruv och avstängningsknapp för ökad användarvänlighet
• Omkopplingsbar mellan millimeter och engelska tum för flexibilitet
• Nollställningsknapp för precisionsmätningar
• Stor LCD-skärm för tydlig avläsning
• Djupmått och spetsiga mätskänklar för invändig mätning

Skjutmåttet drivs av ett 1,5 V batteri och levereras i ett praktiskt etui tillsammans med två batterier (LR44) för omedelbar användning.

Noggrannhet: Enligt DIN 862

Digimatic skjutmått för pålitliga mätniningar. Tack vare av en ABS avläsare av elektromagnetisk induktionstyp kan dessa skjutmått användas även där skalans yta riskeras att smutsas ner under mätningen. Avläsningssignalen påverkas inte av smuts (vatten, olja, etc.) på skalans yta. Löparens och skenans glidegenskaper ger en smidig, stabil och bekväm användning. ABS- (ABSOLUTE-) skalan eliminerar kravet på nollställning vid varje påslag och ger obegränsad avläsningshastighet. Lång batterilivslängd.
Funktioner: ORIGIN (ABS nollpunktsinställning), ZERO/ABS-omställning, på/Av, varning vid låg batterispänning.
Noggrannhet: Upp till 200 mm: ±0,02 mm, över 200 mm: ±0,03 mm (exklusive indikeringsfel).
Digital upplösning: 0,01 mm.
Display: LCD.
Teckenhöjd: 9 mm (150-200 mm), 11 mm (300 mm).
Batterilivslängd: Ca 18000 timmar.
Levereras inklusive etui och 1 st batteri (SR44).

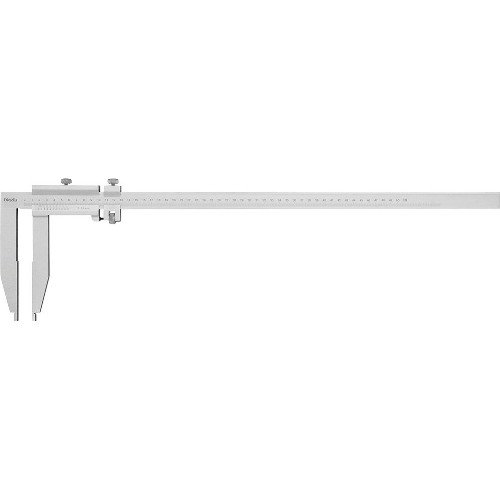

Vårt stålskjutmått kombinerar precision och hållbarhet med en noggrant utformad design. De främsta egenskaperna inkluderar:

• Mattförkromad skala för ökad läsbarhet och skydd mot slitage.
• Graduerad i millimeter och tum, vilket ger flexibilitet för olika mätbehov.
• Innehåller en nonieskala som möjliggör mätningar med en noggrannhet på 1/20 mm och 1/128 tum.
• Utrustad med djupmått och spetsar för invändig mätning, vilket ökar användbarheten.
• Praktiskt snabblås för säker och effektiv användning.

Vi erbjuder en produkt som förenar kvalitet och pålitlighet, vilket gör den idealisk för professionella användare inom olika branscher.

DIGIMATIC. Elektronisk bygelmikrometer i standardutförande med skyddsklass IP65.
Noggrannhet: Fabriksnorm.
Upplösning: 0,001 mm.
Funktionstangenter: Origin, ZERO/ABS, HOLD-Funktionstangent.
Skalor: Mättrumma och mäthylsa mattförkromade.
Mätytor: Hårdmetallbelagda, slipade och finläppade.
Bygel: Lackerad.
Mättryck: 5-10 N.
Levereras med etui, inställningsmått (från 25-50 mm), nyckel, 1 batteri (SR44), fabrikscertifikat.

QuantuMike. Digital bygelmikrometer med skyddsklass IP65.
Noggrannhet: Fabriksnorm
DATA-tangent för överföring av mätdata direkt på mikrometern.
Noggrann och snabb avläsning av digitalt visat mätvärde inom 1 µm.
Upplösning: 0,001 mm.
Funktionstangenter: Origin, ZERO/ABS, Autoavstägning (efter 20 min. stillestånd) DATA/HOLD-Funktionstangent.
Funktionslås: Ja
Skalor: Mättrumma och mäthylsa mattförkromade.
Mätytor: Hårdmetall, slipade och finläppade.
Bygel: Lackerad.
Mättryck: 7-12 N.
Inklusive etui, nyckel, 1 batteri (SR44), inställningsmått från 25 mm mätområde, med fabrikscertifikat.
Typ:
1 = Med datautgång
2 = Utan datautgång

Bygelmikrometer i stabilt utförande.
Noggrannhet: Enligt DIN 863/1.
Skalor: Mättrumma och mäthylsa mattförkromade, diameter 18 mm.
Mätspindel: Stigning 0,5 mm med låsanordning.
Mätytor: Hårdmetallbelagda, slipade och finläppade.
Bygel: Lackerad.
Mättryck: 5-10 N.
Inklusive etui, inställningmått (från 25-100 mm), handskydd samt nyckel.

Bygelmikrometer med ny kombinationstrumma.
Friktionsspärr i både trumma och snabbmatningsknopp. Högre mätsäkerhet vid enhandsfattning. Levereras i etui med fabrikscertifikat.

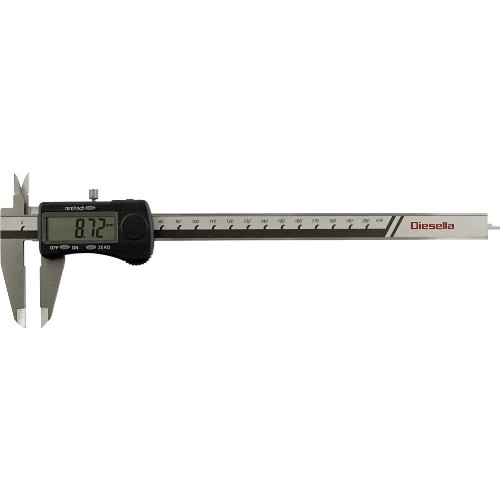

Digitalskjutmått i rostfritt stål. Stor LCD-skärm. Omställbar från mm till tum. På- och avknapp samt funktion för nollställning. Med platt djupmätare. Monoblock-profil ger minskad friktion och ökad livslängd. Drivs med 1 st LR44 batteri (ingår). Levereras i en robust plastlåda.
Upplösning: 0,01 mm.

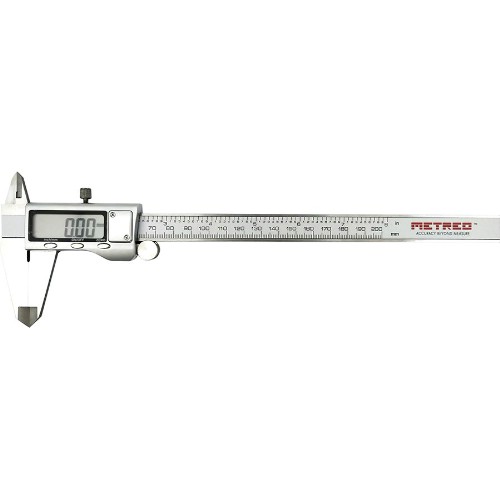

Vårt digitala skjutmått är tillverkat av härdat rostfritt stål och erbjuder hög hållbarhet och kvalitet. Det är utrustat med en låsskruv och en avstängningsknapp för ökad användarvänlighet. Skjutmåttet kan enkelt omkopplas mellan millimeter och engelska tum, och har en praktisk nollställningsknapp. Dess djupmått och spetsiga mätskänklar möjliggör exakt invändig mätning.

En stor LCD-display med ett robust metallhölje ger tydliga mätresultat. Skjutmåttet drivs av ett 1,5 V batteri och levereras i ett praktiskt etui som inkluderar två LR44-batterier.

• Noggrannhet: Enligt DIN 862
• Material: Härdat rostfritt stål
• Funktioner: Låsskruv, avstängningsknapp, omkopplingsbar mellan mm och tum, nollställningsknapp
• Inkluderar: Djupmått och spetsiga mätskänklar för invändig mätning
• Display: Stor LCD med metallhölje

Robust och tåligt skjutmått med ABSOLUTE-system, ger pålitliga mätningar med fast, lagrad nollpunkt. Obegränsad avläsningshastighet. Utvecklat för användning i krävande miljöer. Mycket högt skydd mot vatten och damm (skyddsklass IP67) möjliggör användning i produktionsmiljö med sprutande kylvätskor. Med och utan datautgång.
Funktioner: ORIGIN (ABS nollpunktsinställning), Auto-avstängning efter 20 min stillestånd och varning vid låg batterispänning.
Noggrannhet: Upp till 200 mm: ±0,02 mm, över 200 mm: ±0,03 mm (exklusive indikeringsfel).
Digital upplösning: 0,01 mm.
Display: LCD, teckenhöjd 9 mm (150, 200 mm), 10,2 mm (300 mm).
Batterilivslängd: Ca 15.000 timmar (150, 200 mm), 5.000 timmar (300 mm).
Levereras inklusive etui, 1 st batteri (SR44).

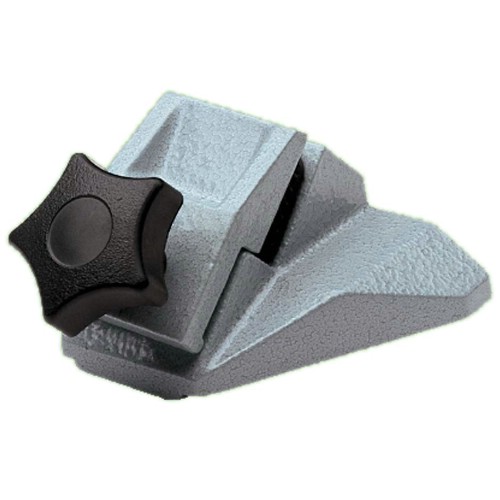

Hållare för mikrometer. MITUTOYO Serie 156.
Händerna blir lediga för hantering av mikrometer och arbetstycke. För seriemätning i produktion och kvalitetssäkring. Gjutjärnskonstruktion.
156-101-10: Avsedd för mikrometrar med ett mätområde upp till 100 mm.
Svängbara spännbackar.
Fastspänningsområde: 0 till 18 mm
156-105-10: Avsedd för mikrometrar med ett mätområde upp till 50 mm.
Fastspänningsområde: 4 till 12 mm.

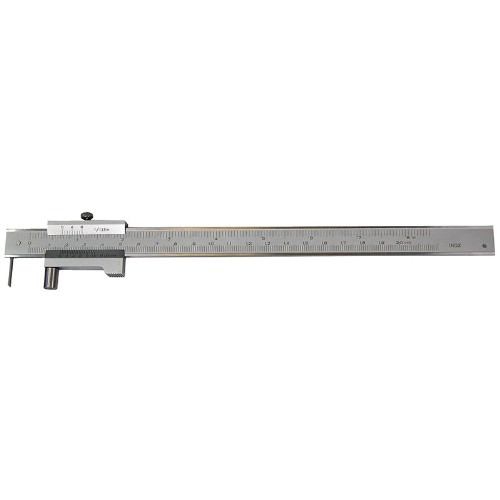

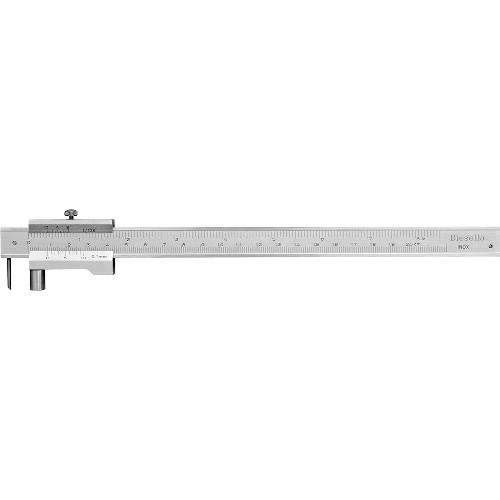

Ritsskjutmått med rulle, tillverkat i rostfritt stål. Mätstång och nonius är mattförkromade. Härdad ritsspets. Låsning med ställskruv. Nonieskala 0,1 mm.
Noggrannhet: Enligt DIN 862.

Skjutmått för ritsning.
Noggrannhet: ±0,05 mm.
Med låsskruv upptill.

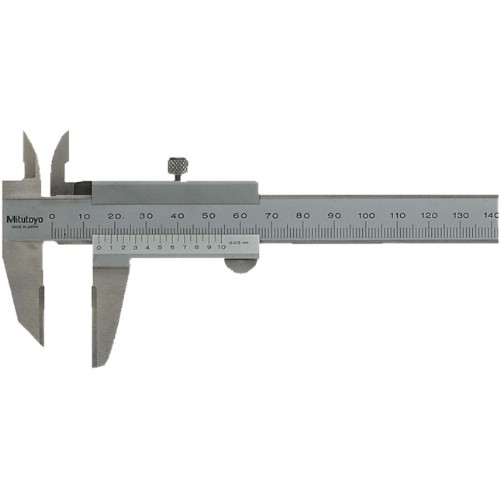

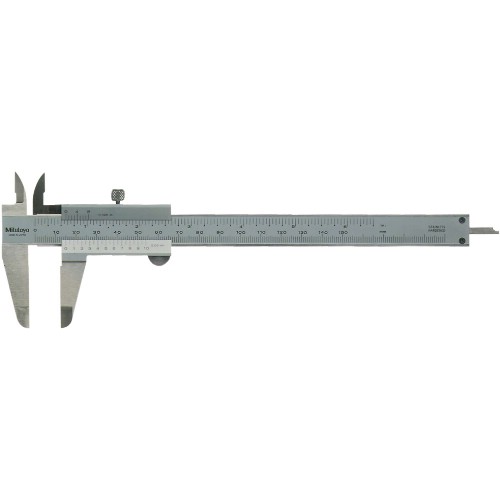

QUADRI-utförande. Hårdmetallmätytor. Mattförkromad skala och nonie.
Levereras i etui.

Noggrannhet: Enligt DIN 862.
Med låsskruv upptill.
QUADRI-utförande med rostfria, härdade och finläppade mätskänklar.
Mattförkromad skala och nonie.
Förhöjda gejderytor.
Spetsiga mätskänklar för mätning av små hål och spår.
Med omvandlingstabell för gängor på baksidan.
Nonie: 0,05 mm.
530-101: Med flat djupmåttsticka.
530-100, 530-102: Med rund djupmåttsticka, diameter 1,9 mm.
Levereras i etui.

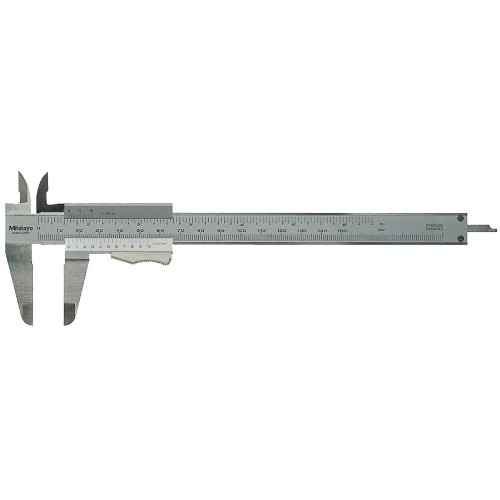

Noggrannhet: Enligt DIN 862.
Med momentlåsning.
QUADRI-utförande med rostfria, härdade och finläppade mätskänklar.
Mattförkromad skala och nonie.
Förhöjda gejderytor.
Spetsiga mätskänklar för mätning av små hål och spår.
Med omvandlingstabell för gängor på baksidan.
Nonie: 0,05 mm.
Levereras i etui.

Dessa kablar passar till:
ABSOLUTE DIGIMATIC mätur typ ID-S (Serie 543)
ABSOLUTE DIGIMATIC mätur typ ID-C (Serie 543)
ABSOLUTE DIGIMATIC mätur typ ID-U (Serie 575)
ABSOLUT DIGIMATIC tjockleksmätare (Serie 547)
ABSOLUTE DIGIMATIC skjutmått (Serie 500 förutom
IP-65/66/67-skjutmåtten, Serie 550, 551, 573)
DIGIMATIC verkstadsskjutmått (Serie 552)
DIGIMATIC höjdritsmått (Serie 192, 570)
ABSOLUTE DIGIMATIC djupmått (Serie 547)
Portabel hårdhetsprovare (Serie 811)
ABSOLUTE DIGIMATIC hålindikator Bore Gage (Serie 511)
ABSOLUTE DIGIMATIC djupmått (Serie 571)
DIGIMATIC inbyggnadsskala (Serie 572)

För kontroll och inställning av mikrometrar från 25 mm mätområde.

Lätt bygelmikrometer utan datautgång. Stor och tydlig display. Den smidiga utformningen underlättar enhandsfattning samt mätning på avsatser. Automatisk avstängning efter 20 minuters stillestånd. Varning vid låg batterispänning. Friktionsknopp för konstant mättryck.
Noggrannhet: ±0,002 mm.
Upplösning: 0,001 mm.
Mättryck: 5-10 N.
Levereras med etui, nyckel, 1 st batteri (SR44) och fabrikscertifikat.

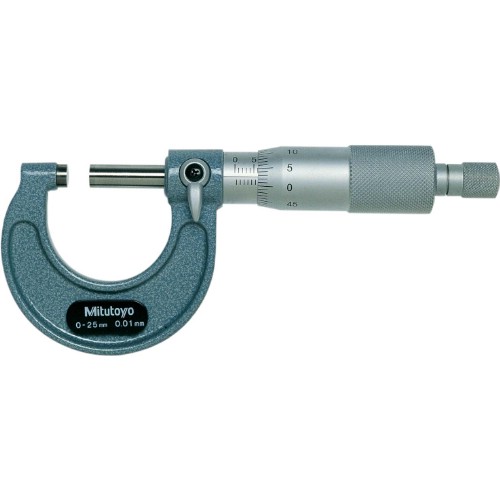

Bygelmikrometer i lätt verkstadsutförande.
Noggrannhet: Enligt DIN 863/1.
Upplösning: 0,01 mm.
Skalor: Mättrumma och mäthylsa mattförkromade, diameter 18 mm.
Mätspindel: Stigning 0,5 mm med låsanordning.
Mätytor: Hårdmetallbelagda, slipade och finläppade.
Bygel: Lackerad.
Mättryck: 5-10 N.
Inklusive etui samt nyckel.

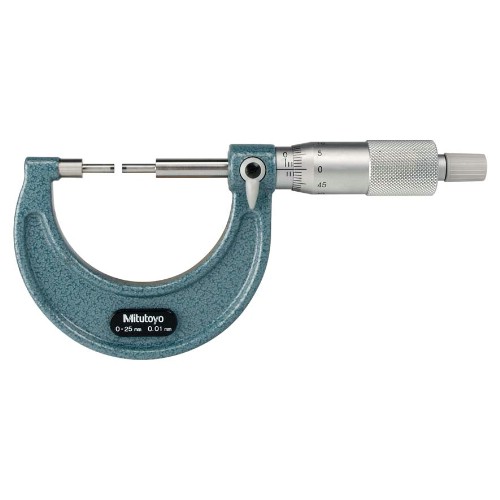

Med avsmalnande mätytor. För mätning av kilspår, splines, instick etc. Hårdmetallbelagda, slipade mätyror med ansats. Lackerad bygel.
Noggrannhet: Enligt DIN 863-1.

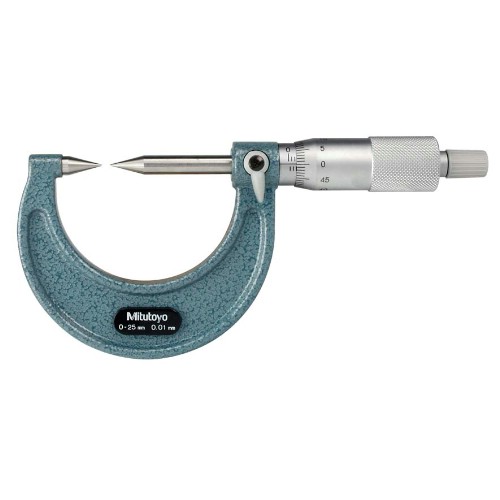

För mätning av spår, ansatser etc. Med spetsvinkel 15° eller 30°. Härdade och slipade mätytor med koniska mätspetsar, radie 0,3 mm.

Bygelmikrometer i specialutförande.
Med prismamätkolv.
114-204 med hårdmetallmätytor.

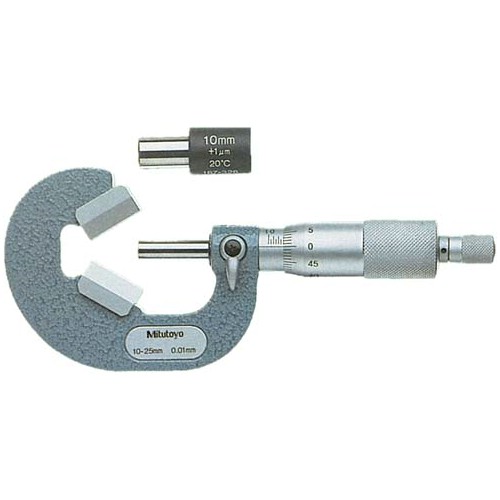

För mätning av 3-skäriga verktyg, t ex gängtappar, fräsar och rivare.
Noggrannhet: Enligt DIN 863/1.
Skalor: Mättrumma och mäthylsa mattförkromade, diameter 18 mm.
Mätspindel: Diameter 6,35 mm, stigning 0,75 mm med låsanordning.
Mätytor: Prismavinkel 60º
Bygel: Lackerad.
Mättryck: 5-10 N.
Inklusive etui, inställningmått, nyckel.

Bygelmikrometer i specialutförande.

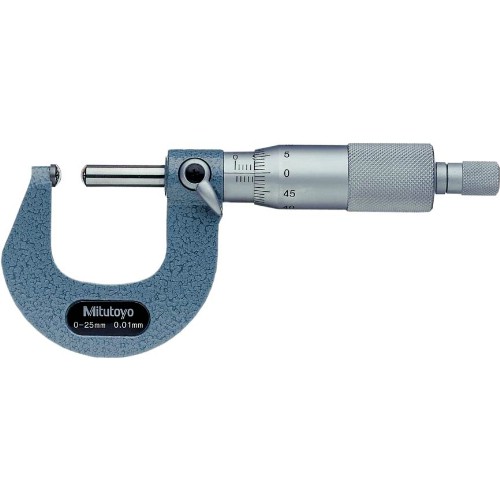

För mätning av sfäriska ytor samt väggtjocklekar på rör, lager, ringar etc.
115-302 endast mätspindel av hårdmetall.
Skalor: Mättrumma och mäthylsa mattförkromade, diameter 18 mm.
Mätspindel: Diameter 6,35 mm, stigning 0,5 mm med låsanordning.
Mätytor: Hårdmetallbelagda, slipade, finläppade.
Bygel: Lackerad.
Mättryck: 5-10 N.
Inklusive etui, inställningmått (från 25-50 mm), nyckel.

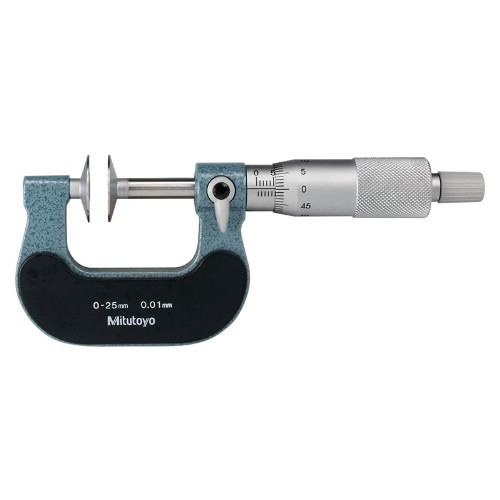

Bygelmikrometer i specialutförande med tallriksmätytor. För kuggviddsmätningar Modul 0,5 till 6 och för mätning av insticksavstånd.
Noggrannhet: Enligt DIN 863 / Form D7.
Upplösning: 0,01 mm.
Skalor: Mättrumma och mäthylsa mattförkromade, diameter 18 mm.
Mätspindel: Diameter 6,35 mm. Stigning 0,5 mm med låsanordning.
Bygel: Lackerad.
Mättryck: 5-10 N.
Inklusive etui, inställningsmått (25-300 mm), handskydd och nyckel.

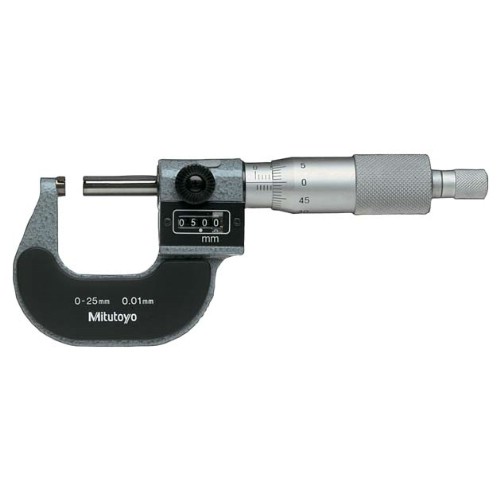

Bygelmikrometer med räkneverk.
Möjliggör direkt avläsning vid snabb och noggrann mätning
Noggrannhet: Enligt DIN 863/1.
Upplösning: 0,01 mm.
Skalor: Mättrumma och mäthylsa mattförkromade.
Mätspindel: Stigning 0,5 mm med låsanordning.
Mätytor: Hårdmetallbelagda, slipade och finläppade.
Bygel: Smidd och lackerad.
Mättryck: 5-15 N.
Inklusive etui, handskydd samt nyckel.

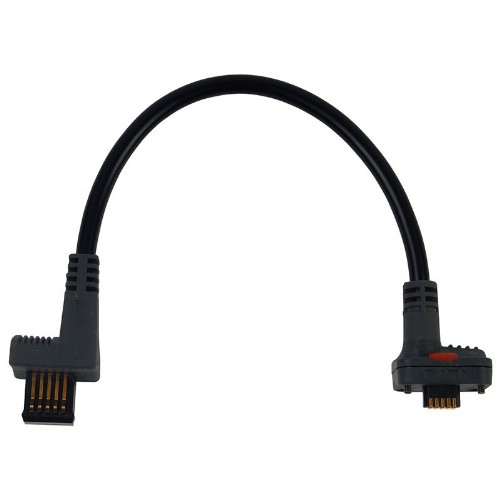

Datakabel med dataknapp. För Mitutoyos standard ABSOLUTE skjutmått. Används för att ansluta mätdonet till sändarenheten U-WAVE T.

Digitalt skjutmått i rostfritt stål. Digital display med LCD-skärm. Mäter 0-150 mm/0-6 tum med en noggrannhet på 0,01 mm respektive 0,0005 tum. Djupmätare inklusive gräns- och toppmätningar. Automatisk avstängning. Precision ± 0,03 mm. Levereras i skyddande etui med 1 st 1,5 V batteri (SR44).

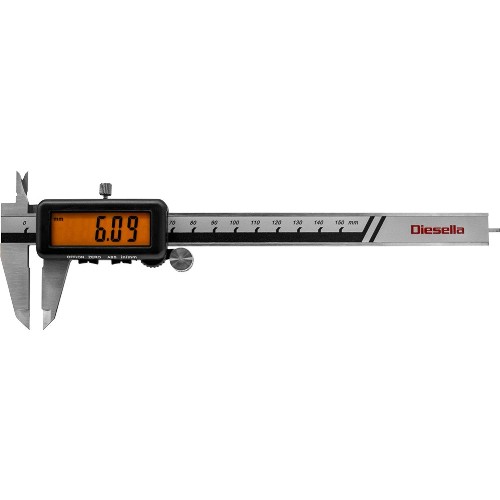

Digitalskjutmått i rostfritt stål. Med stor och extra tydlig orange LCD-display som ger mycket lättavlästa mätvärden. Skänklar tillverkade av härdat rostfritt stål. ABS-funktion. Automatisk på/av-funktion. Nollställning. Finjustering. Omställbar från mm till tum. Med platt djupmätare. Monoblock-profil ger minskad friktion och ökad livslängd. Drivs med 1 st CR2025 batteri (ingår).
Upplösning: 0,01 mm
Noggrannhet: ± 0,03 mm

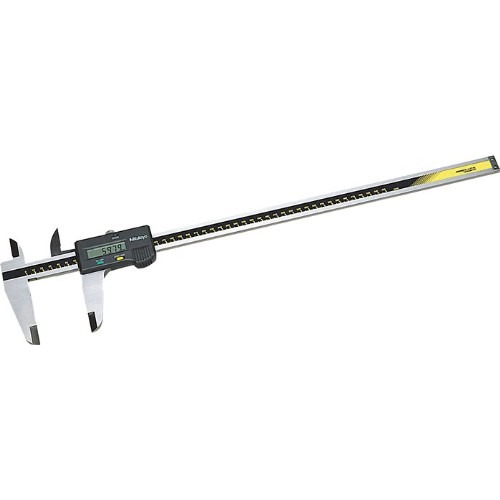

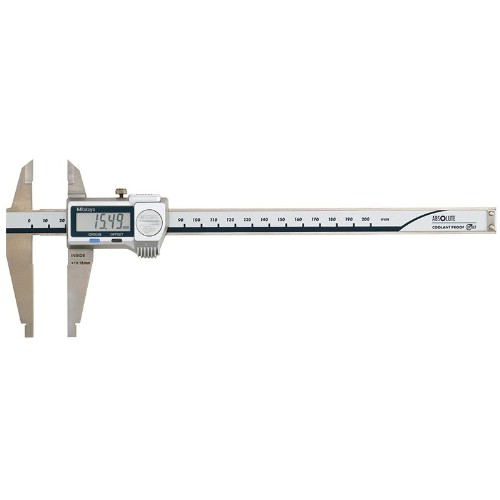

Digitalskjutmått med kraftig konstruktion (6 x 25 mm skena) för stora mätområden. ABSOLUTE-system ger pålitliga mätningar med fast, lagrad nollpunkt. Löparens och skenans glidegenskaper ger en smidig, stabil och bekväm användning. Obegränsad avläsningshastighet. Funktioner: ORIGIN (ABS nollpunktsinställning), på- och avknapp, varning vid låg batterispänning och datautgång. Levereras inklusive etui, 1 st batteri (SR44).
Noggrannhet:
Upp till 600 mm/24": ±0,05 mm.
Upp till 1000 mm/40": ±0,07 mm.
Digital upplösning: 0,01 mm.
Display: LCD, teckenhöjd 10 mm.
Batterilivslängd: Ca 20.000 timmar.

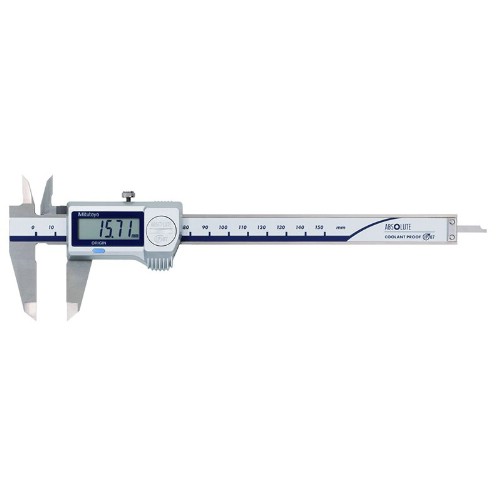

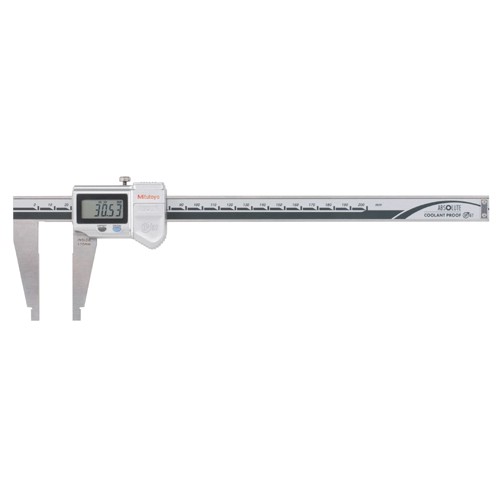

Robust och tåligt skjutmått med ABSOLUTE-system, ger pålitliga mätningar med fast, lagrad nollpunkt. Obegränsad avläsningshastighet. Med rundade mätytor för invändig mätning. Med datautgång.
Funktion: ORIGIN (ABS nollpunktsinställning), varning vid låg batterispänning, datautgång (övriga se nedan).
Digital upplösning: 0,01 mm.
Display: LCD, teckenhöjd 9 mm (200 mm), 10 mm (450 mm och uppåt).
Batterilivslängd: Ca 5 år (200 mm), 3,5 år (450 mm och uppåt).
Levereras inklusive etui, 1 st batteri (SR44).
*Skyddsklass IP67, mycket högt skydd mot vatten och damm som möjliggör användning i produktionsmiljö med sprutande kylvätskor.

Robust och tåligt skjutmått med ABSOLUTE-system, ger pålitliga mätningar med fast, lagrad nollpunkt. Obegränsad avläsningshastighet. Med knivformade mätytor för utvändig mätning och rundade mätytor för invändig mätning. Med datautgång.
Funktion: ORIGIN (ABS nollpunktsinställning), varning vid låg batterispänning, datautgång (övriga se nedan).
Digital upplösning: 0,01 mm.
Display: LCD, teckenhöjd 9 mm (200 mm), 10 mm (500 mm och uppåt).
Batterilivslängd: Ca 5 år (200 mm), 3,5 år (500 mm och uppåt).
Levereras inklusive etui, 1 st batteri (SR44).
*Skyddsklass IP67, mycket högt skydd mot vatten och damm som möjliggör användning i produktionsmiljö med sprutande kylvätskor.

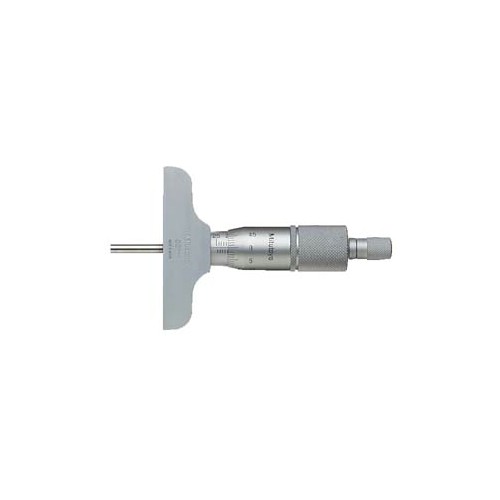

Fast utförande utan utbytbara mätinsatser.
Noggrannhet: Enligt DIN 863-2.
Upplösning: 0,01 mm.
Skalor: Mättrumma och mäthylsa mattförkromade, Ø 18 mm.
Visningsområde: 25 mm.
Mätspindel: Ø 4 mm.
Stigning: 0,5 mm med låsanordning.
Mätytor: Härdade, slipade, finläppade.
Mätanslag: Härdat verktygsstål.
Planhet: 60 mm: 1,3 µm. 100 mm: 2 µm.
Mättryck: 5-10 N.
Inklusive etui, nyckel.

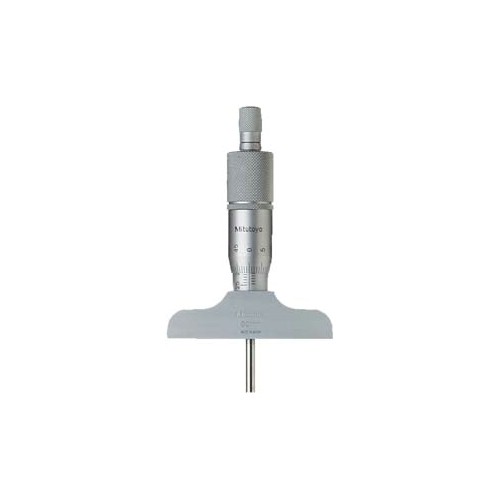

Djupmikrometer med utbytbara, härdade mätinsatser.
Noggrannhet: Enligt DIN 863-2.
Upplösning: 0,01 mm.
Skalor: Mättrumma och mäthylsa mattförkromade, diameter 18 mm.
Visningsområde: 25 mm.
Mätspindel: Stigning 0,5 mm med låsanordning.
Mätytor: Härdade, slipade och finläppade.
Mätanslag: Härdat verktygsstål.
Planhet: 60 mm: 1,3 µm.
100 mm: 2 µm.
Mättryck: 5-10 N.
Inklusive etui och nyckel.

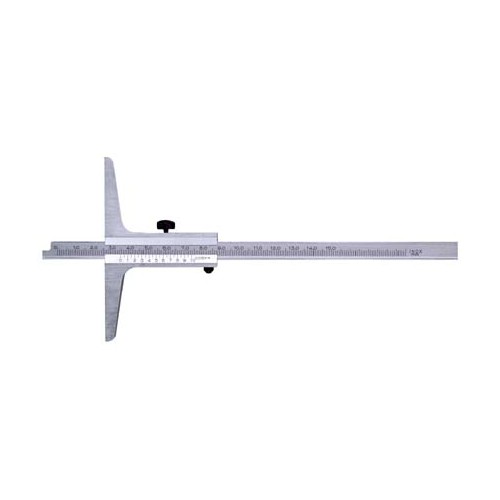

Av rostfritt stål. Mattförkromad skala. Klingans och anslagets ändar är härdade. Skalan är graderad i mm och har 1/20 mm nonie. Låsbara.
Tolerans enligt DIN 862. I läderetui.

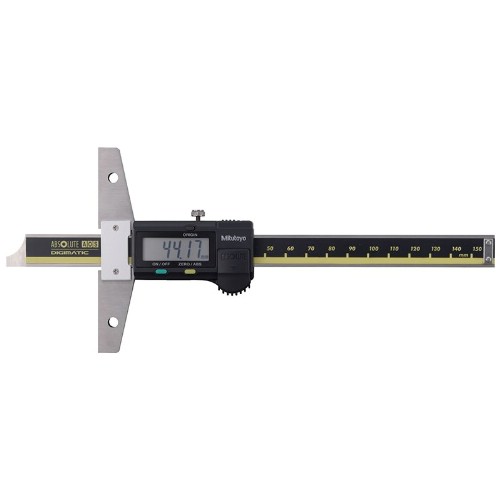

DIGIMATIC. Djupmått med absolut nollpunkt. MITUTOYO Serie 571.
Med datautgång.
Upplösning: 0,01 mm.
Låsskruv upptill.
Elektronisk djupmått med absolut nollpunkt. Nollställ en gång för alla vid montering av batteriet. Därefter utgår alltid mätvärdet från denna nollpunkt oavsett var på skalan man sätter på eller stänger av djupmåttet. Tillfällig nollpunktsförflyttning (inkrementalmätning) utförs enkelt med ett knapptryck. Ingen felvisning orsakad av för snabb skänkelförflyttning.
Stor och tydlig LCD-display med 9 mm höga siffror.
Patenterat kapacitivt mätsystem med dammavstrykare på skenan.
Strömförsörjning: 1 st SR44 batteri.
Funktioner: På/av, absolut/inkremental samt ORIGIN.
Levereras i etui med ett batteri (SR44).

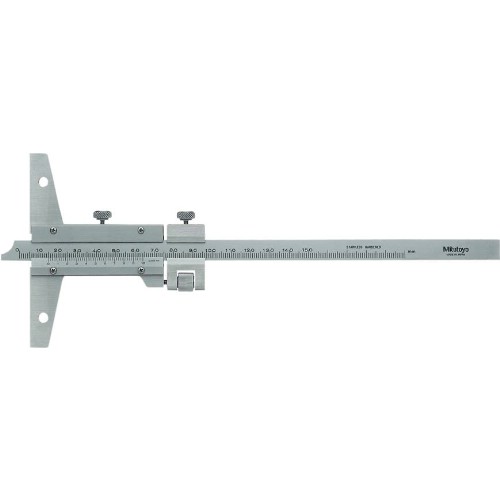

För mätning av håldjup och avsatser.
Av rostfritt stål.
Mätytor och skena är härdade och finläppade.
Noggrannhet: Fabriksnorm
Med fininställning: 527-101 t.o.m. 527-105
Utan fininställning: 527-201 t.o.m. 527-205

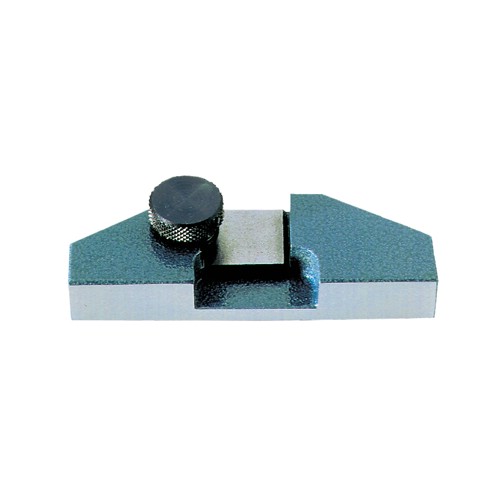

För komplettering av alla DIGIMATIC skjutmått, skjutmått med mätur och nonieskjutmått med djupmåttsticka och mätområde 100, 150, 200 och 300 mm.
Mått mm
050083-10 A=25 B=75 C=24,5 D=9 E=16
050084-10 A=25 B=100 C=24,5 D=9 E=16
050085-10 A=30 B=125 C=28,5 D=11,5 E=20

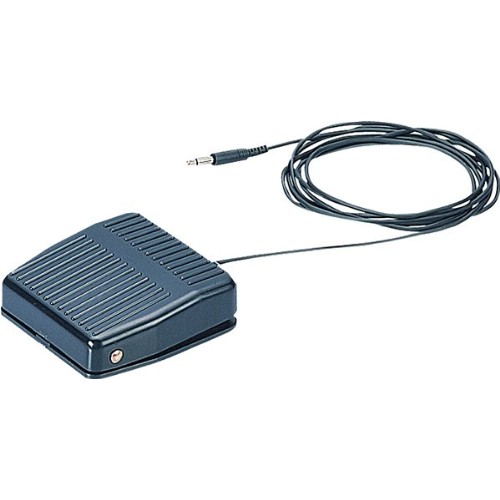

Fotomkopplare för Mitutoyo miniprocessorer och inmatningsverktyg. Robust fotkontakt i metall med kabel och 3,5 mm kontakt. Idealisk för handsfree-datainmatning. Används för att trigga Mitutoyo-multiplexer. Enklare att använda än en handströmbrytare för handmätdon.

För precisionsmätningar i hål och spår. Försedda med utbytbara mätspetsar och distansbrickor för olika dimensioner. Indikatorn centreras automatiskt med ett fjäderbelastat stöd och har hårdmetallbelagd mätspets. Komplett med indikatorklocka.
Levereras i etui.
D = Antal mm bottenhål kan mätas från botten.

Hålindikator med automatisk självcentrering i sats med digitalt mätur ABSOLUTE Digimatic mätur 543-310B. Kontaktpunkter i hårdmetall för lång livslängd och hög slitstyrka. Ihåligt handgrepp reducerar överförd kroppsvärme från operatören med 50% och därmed kan mätning med hög noggrannhet bibehållas. Levereras i etui.
Standardutrustning: Hålindikator 511-701 / 511-702 / 511-703, digitalt mätur 543-310B, skyddshölje för mätur 21DZA000, 26 anslag, 10 brickor, 1 motanslag och nyckel 102148.
